75. Радиатор (часть I)

← 74. Монтаж-установка радиатора (Perkins) 76. Радиатор (часть II) →

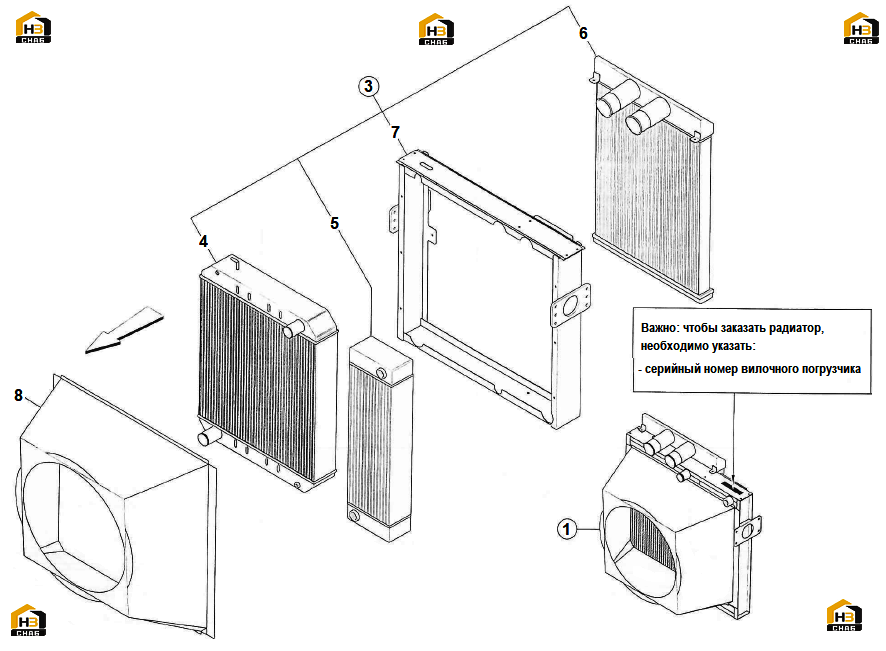

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR OIL WATER RADIATOR ASSY

Каталожный номер:585951

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR OIL WATER RADIATOR

Каталожный номер:587215

Комплект:1

Примечание:

№ на схеме:4

Наименование:WATER RADIATOR

Каталожный номер:591194

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL RADIATOR

Каталожный номер:591195

Комплект:1

Примечание:

№ на схеме:6

Наименование:AIR RADIATOR

Каталожный номер:591196

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRAME

Каталожный номер:591197

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONVEYOR

Каталожный номер:588188

Комплект:1

Примечание:
