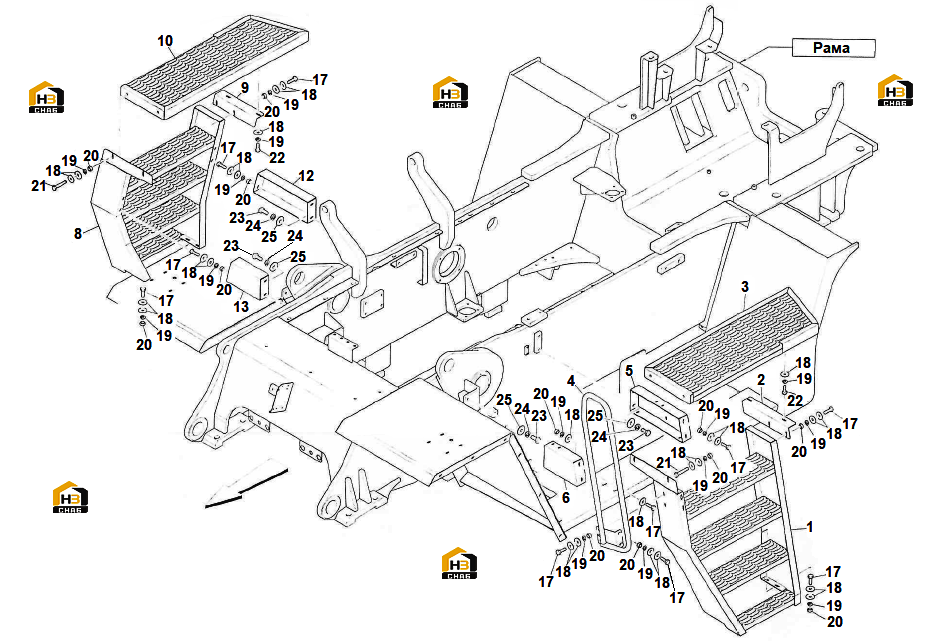

7. пандусы и поручни

← 6. Звукоизоляция капота двигателя 8. облицовка защитная нижней части рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:L.H. HAND-RAIL

Каталожный номер:591420

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW M10x1.5x25

Каталожный номер:00089

Комплект:1

Примечание:M10x1.5x25

№ на схеме:

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:1

Примечание:M10x1,5

№ на схеме:

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:1

Примечание:D.10

№ на схеме:

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:1

Примечание:D.12

№ на схеме:

Наименование:FLAT WASHER D.12xD.36

Каталожный номер:00807

Комплект:1

Примечание:D.12xD.36

№ на схеме:

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:1

Примечание:D.10xD.30

№ на схеме:

Наименование:SCREW M10x1,5x55

Каталожный номер:200023

Комплект:1

Примечание:M10x1,5x55

№ на схеме:

Наименование:L.H. SIDE RUNG LADDER

Каталожный номер:585920

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW M12x1,75x25

Каталожный номер:00478

Комплект:1

Примечание:M12x1,75x25

№ на схеме:

Наименование:R.H. SIDE RUNG LADDER

Каталожный номер:585923

Комплект:1

Примечание:

№ на схеме:

Наименование:R.H. FRONT SUPPORT

Каталожный номер:585925

Комплект:1

Примечание:

№ на схеме:

Наименование:L.H. REAR SUPPORT

Каталожный номер:585926

Комплект:1

Примечание:

№ на схеме:

Наименование:R.H. REAR SUPPORT

Каталожный номер:585927

Комплект:1

Примечание:

№ на схеме:

Наименование:L.H. SIDE FOOT BOARD

Каталожный номер:585931

Комплект:1

Примечание:

№ на схеме:

Наименование:R.H. SIDE FOOT BOARD

Каталожный номер:585932

Комплект:1

Примечание:

№ на схеме:

Наименование:SUPPORT

Каталожный номер:585933

Комплект:1

Примечание:

№ на схеме:

Наименование:SUPPORT

Каталожный номер:585934

Комплект:1

Примечание:

№ на схеме:

Наименование:L.H. FRONT SUPPORT

Каталожный номер:585924

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:1

Примечание:M10x1,5x30
