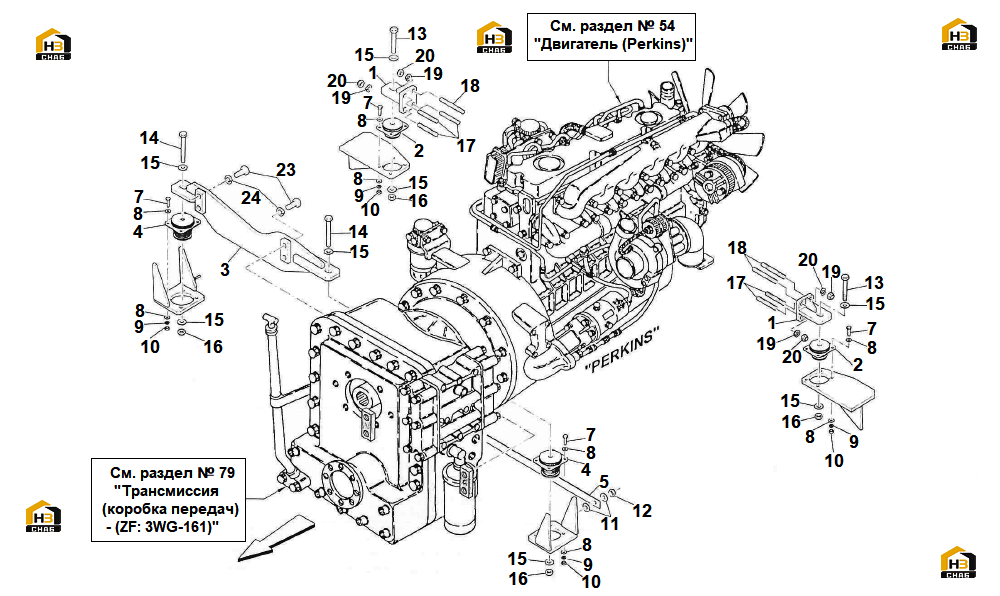

66. Монтаж двигателя

← 65. Двигатель (Perkins) - сапун 67. Воздухозаборник двигателя (Perkins) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE REAR SUPPORT

Каталожный номер:579983

Комплект:2

Примечание:

№ на схеме:2

Наименование:RUBBER PAD

Каталожный номер:530917

Комплект:2

Примечание:

№ на схеме:3

Наименование:GEARBOX ENGINE SUPPORT

Каталожный номер:579987

Комплект:1

Примечание:

№ на схеме:4

Наименование:REAR TAMPON

Каталожный номер:539667

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:583201

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW M10x1,5x35

Каталожный номер:00091

Комплект:16

Примечание:M10x1,5x35

№ на схеме:8

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:32

Примечание:D.10

№ на схеме:9

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:16

Примечание:D.10

№ на схеме:10

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:16

Примечание:M10x1,5

№ на схеме:11

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:4

Примечание:D.10xD.30

№ на схеме:12

Наименование:SELF-LOCKING NUT M10x1,5

Каталожный номер:00603

Комплект:2

Примечание:M10x1,5

№ на схеме:13

Наименование:SCREW M16x2x110

Каталожный номер:200075

Комплект:2

Примечание:M16x2x110

№ на схеме:14

Наименование:SCREW M16x2x130

Каталожный номер:200077

Комплект:2

Примечание:M16x2x130

№ на схеме:15

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:8

Примечание:D.16

№ на схеме:16

Наименование:SELF-LOCKING NUT M16x2

Каталожный номер:00610

Комплект:4

Примечание:M16x2

№ на схеме:17

Наименование:STUD

Каталожный номер:583425

Комплект:5

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:585454

Комплект:3

Примечание:

№ на схеме:19

Наименование:WASHER D.16

Каталожный номер:00768

Комплект:8

Примечание:D.16

№ на схеме:20

Наименование:NUT M16x2

Каталожный номер:00548

Комплект:8

Примечание:M16x2

№ на схеме:23

Наименование:SCREW M20x2,5x65

Каталожный номер:200372

Комплект:4

Примечание:M20x2,5x65

№ на схеме:24

Наименование:SPRING WASHER D.20

Каталожный номер:00762

Комплект:4

Примечание:D.20
