41. Установка блока управления "QGS Box"

41. Установка блока управления "QGS Box"

← 40. Блок управления кабины водителя 42. Щиток электрический электронного блока управления "QGS Box" →

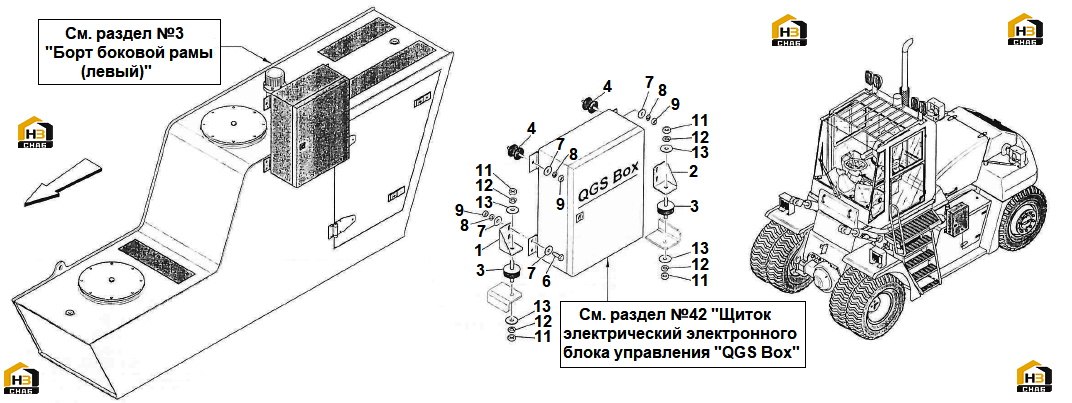

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:L.H. SUPPORT
Каталожный номер:582803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:R.H. SUPPORT
Каталожный номер:582802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SILENT-BLOCK
Каталожный номер:552591
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SILENT-BLOCK
Каталожный номер:100687
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:00098
Комплект:4
Примечание:M8x1,25x25
0 ₽
шт
№ на схеме:7
Наименование:FLAT WASHER
Каталожный номер:00733
Комплект:10
Примечание:D.8xD.24
0 ₽
шт
№ на схеме:8
Наименование:SPRING WASHER
Каталожный номер:00775
Комплект:6
Примечание:D.8
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:00520
Комплект:6
Примечание:M8x1,25
0 ₽
шт
№ на схеме:11
Наименование:NUT
Каталожный номер:00519
Комплект:4
Примечание:M10x1,5
0 ₽
шт
№ на схеме:12
Наименование:SPRING WASHER
Каталожный номер:00776
Комплект:4
Примечание:D.10
0 ₽
шт
№ на схеме:13
Наименование:FLAT WASHER
Каталожный номер:00815
Комплект:4
Примечание:D.10xD.30
