39. Электронная операционная система - версия "CANMD"

← 38. Электронная операционная система - версия "CANCOCKPIT" 40. Блок управления кабины водителя →

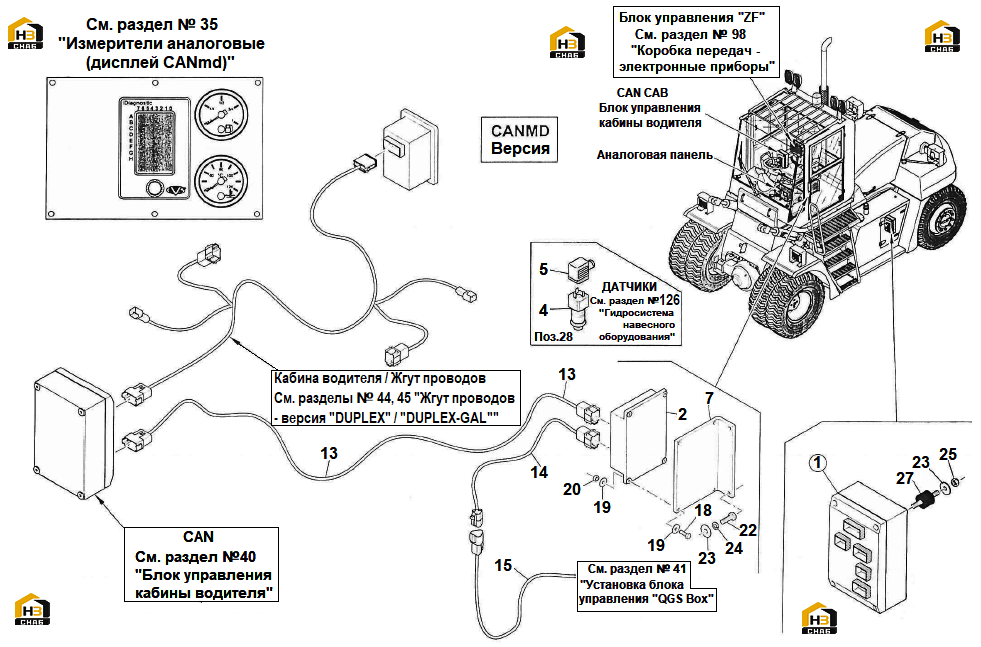

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRAME INTERFACE CONTROL UNIT

Каталожный номер:592228

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONCENTRATOR

Каталожный номер:589178

Комплект:1

Примечание:

№ на схеме:4

Наименование:TRANSMITTER

Каталожный номер:

Комплект:/

Примечание:См. раздел № 127 "Гидросистема навесного оборудования" Поз. 28

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:558007

Комплект:A.R.

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:591888

Комплект:1

Примечание:

№ на схеме:13

Наименование:CANBUS CABLE

Каталожный номер:592790

Комплект:1

Примечание:

№ на схеме:14

Наименование:CANBUS CABLE

Каталожный номер:594716

Комплект:1

Примечание:

№ на схеме:15

Наименование:CANBUS CABLE

Каталожный номер:594717

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:200339

Комплект:4

Примечание:M4x20

№ на схеме:19

Наименование:FLAT WASHER

Каталожный номер:00798

Комплект:8

Примечание:D.4

№ на схеме:20

Наименование:SELF-LOCKING NUT

Каталожный номер:00626

Комплект:4

Примечание:M4x0,7

№ на схеме:22

Наименование:SCREW

Каталожный номер:00152

Комплект:2

Примечание:M6x1x20

№ на схеме:23

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:6

Примечание:D.6xD.18

№ на схеме:24

Наименование:SPRING WASHER

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:25

Наименование:SELF-LOCKING NUT

Каталожный номер:00601

Комплект:4

Примечание:M6x1

№ на схеме:27

Наименование:SILENTBLOCK

Каталожный номер:527047

Комплект:4

Примечание:
