19. система вентиляции кабины водителя

19. система вентиляции кабины водителя

← 18. система омывателя ветрового стекла 20. обивка внутренняя кабины водителя →

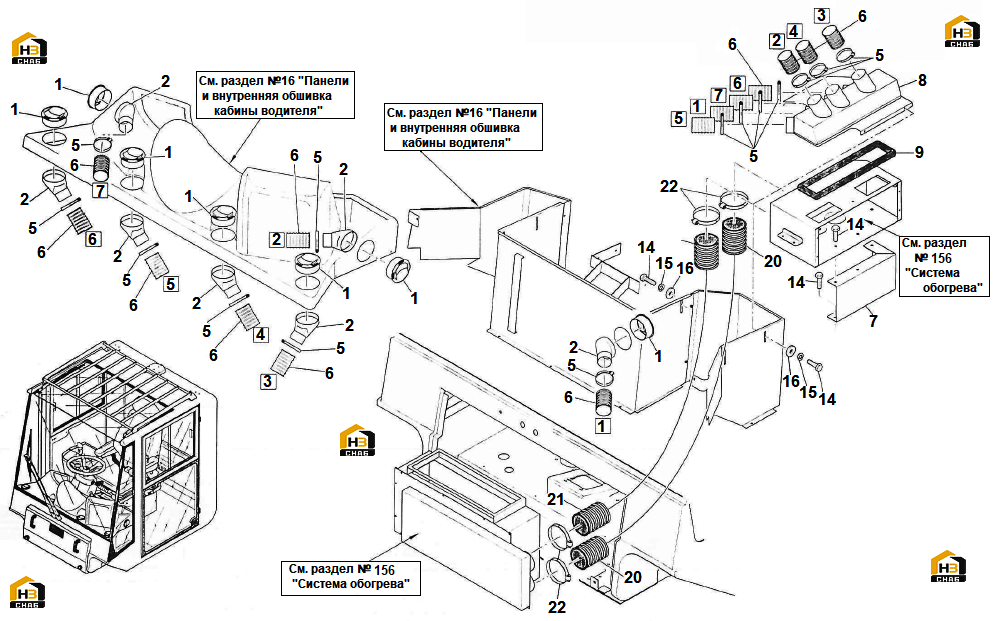

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:AIR DIFFUSER
Каталожный номер:580558
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONNECTION 45°
Каталожный номер:580557
Комплект:7
Примечание:45°
0 ₽
шт
№ на схеме:5
Наименование:STRAP
Каталожный номер:100235
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:580559
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
0 ₽
шт
№ на схеме:7
Наименование:SUPPORT
Каталожный номер:595665
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:AIR CONVEYOR
Каталожный номер:580560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:GASKET DOOR
Каталожный номер:580489
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
0 ₽
шт
№ на схеме:11
Наименование:CONNECTION
Каталожный номер:578288
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW M3,5x16
Каталожный номер:00959
Комплект:2
Примечание:M3,5x16
0 ₽
шт
№ на схеме:14
Наименование:SCREW M6x1x20
Каталожный номер:00152
Комплект:12
Примечание:M6x1x20
0 ₽
шт
№ на схеме:15
Наименование:SPRING WASHER D.6
Каталожный номер:00774
Комплект:6
Примечание:D.6
0 ₽
шт
№ на схеме:16
Наименование:FLAT WASHER D.6xD.18
Каталожный номер:00735
Комплект:6
Примечание:D.6xD.18
0 ₽
шт
№ на схеме:18
Наименование:LOCKING PLATE
Каталожный номер:580564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE
Каталожный номер:595679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:595680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:STRAP
Каталожный номер:100228
Комплект:4
Примечание:
