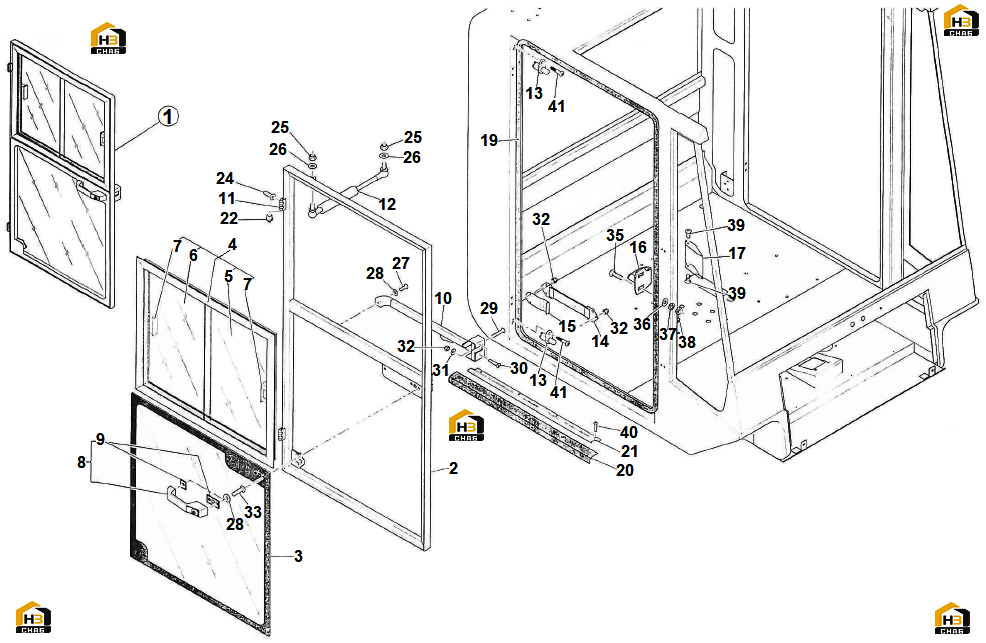

15. дверь кабины водителя (правая)

← 14. дверь кабины водителя (левая) 16. панели и внутренняя обшивка кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:R.H. DOOR ASSY

Каталожный номер:580477

Комплект:1

Примечание:

№ на схеме:2

Наименование:R.H. DOOR FRAME

Каталожный номер:580491

Комплект:1

Примечание:

№ на схеме:3

Наименование:LOWER GLASS

Каталожный номер:580492

Комплект:1

Примечание:

№ на схеме:4

Наименование:R.H. WINDOW ASSY

Каталожный номер:580476

Комплект:1

Примечание:

№ на схеме:5

Наименование:FRONT GLASS

Каталожный номер:580473

Комплект:1

Примечание:

№ на схеме:6

Наименование:REAR GLASS

Каталожный номер:580474

Комплект:1

Примечание:

№ на схеме:7

Наименование:HANDLE

Каталожный номер:580475

Комплект:2

Примечание:

№ на схеме:8

Наименование:OUTER HANDLE

Каталожный номер:580478

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET'S SET

Каталожный номер:580595

Комплект:1

Примечание:Включая поз.8

№ на схеме:10

Наименование:R.H. DOOR

Каталожный номер:580493

Комплект:1

Примечание:

№ на схеме:11

Наименование:HINGE

Каталожный номер:580487

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPRING-GAS

Каталожный номер:580486

Комплект:1

Примечание:

№ на схеме:13

Наименование:SWITCH

Каталожный номер:580485

Комплект:2

Примечание:

№ на схеме:14

Наименование:BAND

Каталожный номер:580480

Комплект:1

Примечание:

№ на схеме:15

Наименование:PROTECTION

Каталожный номер:580482

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:580483

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN PROTECTION

Каталожный номер:580484

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET DOOR

Каталожный номер:580489

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:20

Наименование:ANTISLIP

Каталожный номер:580490

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:21

Наименование:SMALL SHEET

Каталожный номер:580488

Комплект:1

Примечание:

№ на схеме:22

Наименование:GREASE NIPPLE M10х1

Каталожный номер:521843

Комплект:2

Примечание:M10х1

№ на схеме:24

Наименование:SCREW M8х1,25x20

Каталожный номер:200213

Комплект:4

Примечание:M8х1,25x20

№ на схеме:25

Наименование:SELF-LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:2

Примечание:M8x1,25

№ на схеме:26

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8

№ на схеме:27

Наименование:SCREW М6х16

Каталожный номер:200267

Комплект:1

Примечание:М6х16

№ на схеме:28

Наименование:WASHER D.6

Каталожный номер:00753

Комплект:4

Примечание:D.6

№ на схеме:29

Наименование:SCREW M6x30

Каталожный номер:200590

Комплект:1

Примечание:M6x30

№ на схеме:30

Наименование:SCREW M6x25

Каталожный номер:200318

Комплект:2

Примечание:M6x25

№ на схеме:31

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6

№ на схеме:32

Наименование:SELF-LOCKING NUT M6x1

Каталожный номер:00601

Комплект:8

Примечание:M6x1

№ на схеме:33

Наименование:SCREW M6x20

Каталожный номер:200349

Комплект:3

Примечание:M6x20

№ на схеме:35

Наименование:SCREW

Каталожный номер:580498

Комплект:2

Примечание:

№ на схеме:36

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:2

Примечание:D.6хD.18

№ на схеме:37

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:38

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:2

Примечание:M6x1

№ на схеме:39

Наименование:SCREW M5x10

Каталожный номер:200580

Комплект:2

Примечание:M5x10

№ на схеме:40

Наименование:SCREW M5x20

Каталожный номер:200226

Комплект:4

Примечание:M5x20

№ на схеме:41

Наименование:SCREW M3.5x16

Каталожный номер:00959

Комплект:2

Примечание:M3.5x16
