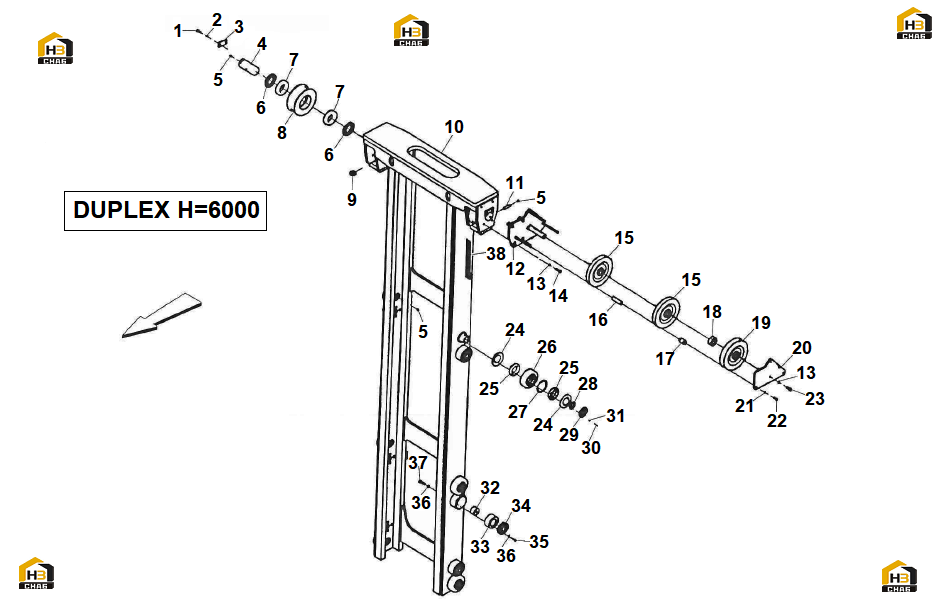

146. Внутренняя мачта - версия "DUPLEX H=6000"

← 145. Внутренняя мачта - версия "DUPLEX-GAL H=7500" 147. Цилиндр подъемный "595521" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:595939

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:595523

Комплект:4

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:586302

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:586301

Комплект:2

Примечание:

№ на схеме:5

Наименование:LUBRICATOR

Каталожный номер:595531

Комплект:8

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:586310

Комплект:4

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:586309

Комплект:4

Примечание:

№ на схеме:8

Наименование:PULLEY

Каталожный номер:586308

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPANNER NUT

Каталожный номер:595522

Комплект:2

Примечание:

№ на схеме:10

Наименование:INNER MAST

Каталожный номер:595937

Комплект:1

Примечание:

№ на схеме:11

Наименование:STUD

Каталожный номер:595938

Комплект:1

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:595548

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:590477

Комплект:5

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:590491

Комплект:4

Примечание:

№ на схеме:15

Наименование:PULLEY

Каталожный номер:595547

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:590462

Комплект:3

Примечание:

№ на схеме:17

Наименование:BUSHING

Каталожный номер:590461

Комплект:3

Примечание:

№ на схеме:18

Наименование:SPACER

Каталожный номер:595546

Комплект:1

Примечание:

№ на схеме:19

Наименование:PULLEY

Каталожный номер:595545

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:595544

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:595542

Комплект:3

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:595543

Комплект:3

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:590476

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL RING

Каталожный номер:595541

Комплект:12

Примечание:

№ на схеме:25

Наименование:BEARING

Каталожный номер:595540

Комплект:12

Примечание:

№ на схеме:26

Наименование:ROLLER

Каталожный номер:595538

Комплект:6

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:595539

Комплект:6

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:595537

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:29

Наименование:COVER

Каталожный номер:595536

Комплект:6

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:595940

Комплект:24

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:590498

Комплект:24

Примечание:

№ на схеме:32

Наименование:REGISTER

Каталожный номер:595532

Комплект:6

Примечание:

№ на схеме:33

Наименование:SHOE SUPPORT

Каталожный номер:595533

Комплект:6

Примечание:

№ на схеме:34

Наименование:SHOE

Каталожный номер:595534

Комплект:6

Примечание:

№ на схеме:35

Наименование:SCREW

Каталожный номер:595944

Комплект:24

Примечание:

№ на схеме:36

Наименование:WASHER

Каталожный номер:595943

Комплект:48

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:595942

Комплект:24

Примечание:

№ на схеме:38

Наименование:CHAIN

Каталожный номер:595941

Комплект:2

Примечание:
