132. Клапан в сборе "101191"

← 131. Клапан электромагнитный "510146" 133. Блок (клапан) питания "552438" →

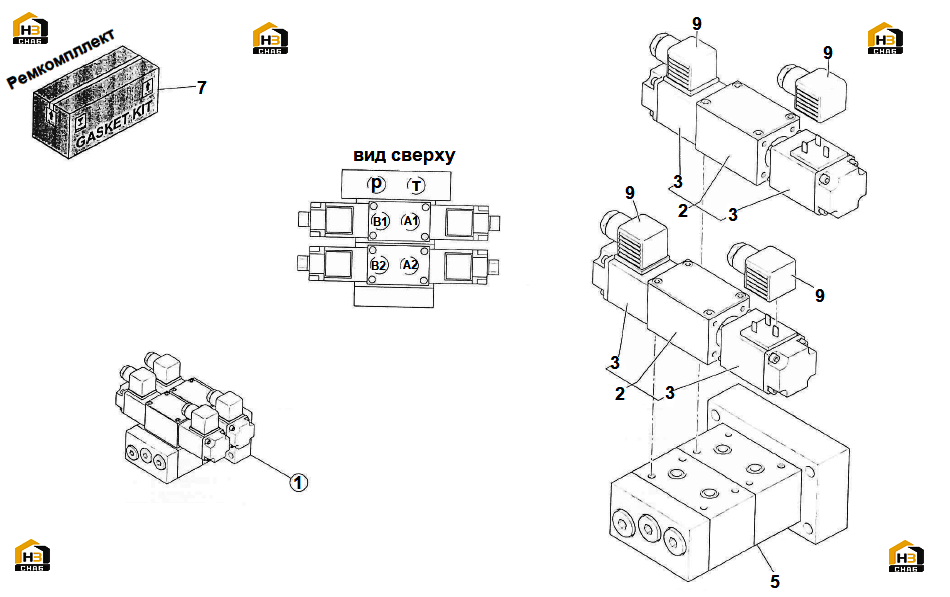

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE ASSY

Каталожный номер:101191

Комплект:

Примечание:

№ на схеме:2

Наименование:SOLENOID VALVE

Каталожный номер:180112

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPOOL

Каталожный номер:539585

Комплект:2

Примечание:

№ на схеме:5

Наименование:BASE PLATE ASSY

Каталожный номер:582201

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKETS SET

Каталожный номер:582202

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:554090

Комплект:4

Примечание:
