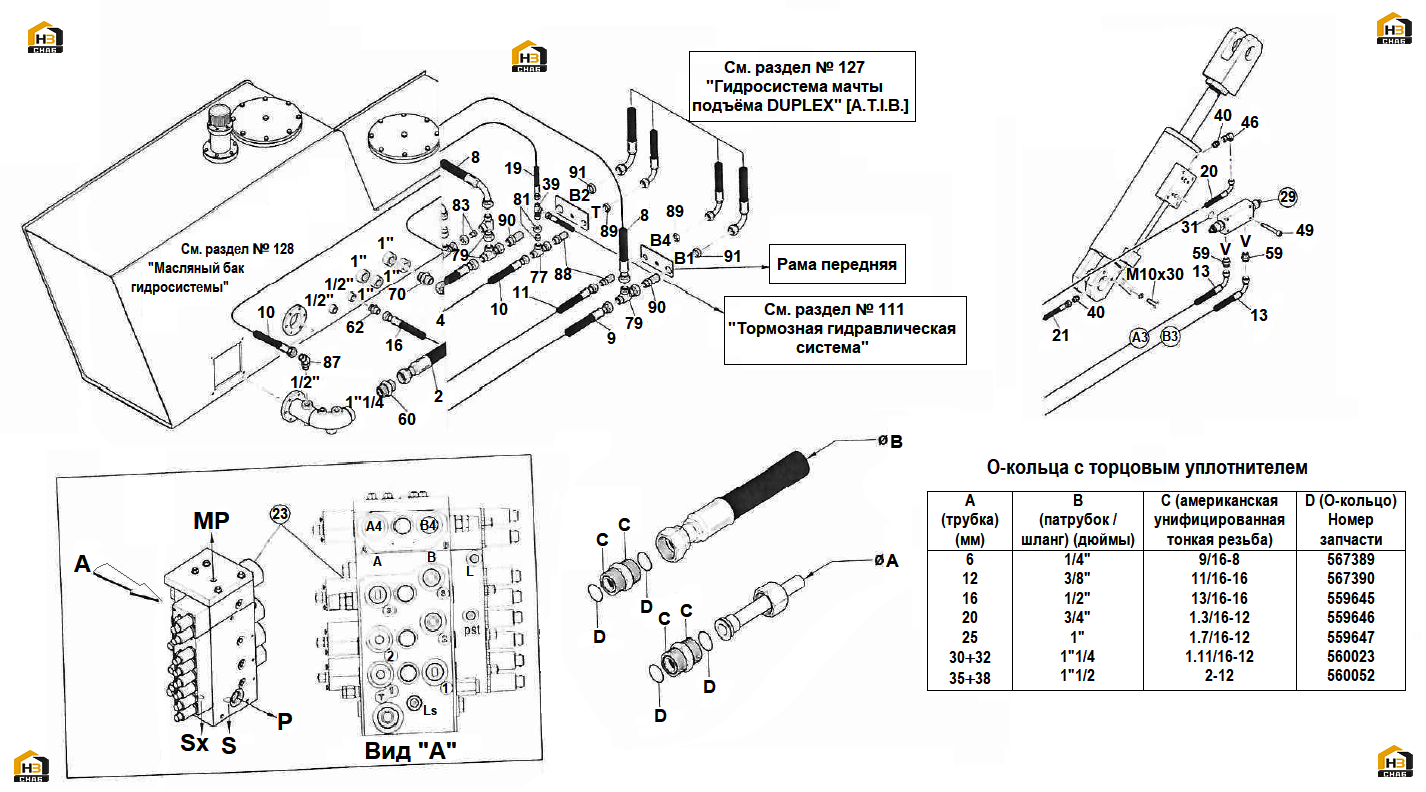

126. Гидросистема навесного оборудования

Каталожный номер:592447

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:592487

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:592485

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:592483

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:592481

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:592479

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:592477

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:592475

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:592473

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:592471

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:592469

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:592462

Комплект:2

Примечание:

№ на схеме:13

Каталожный номер:592461

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:592459

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:592457

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:592455

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:592453

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:592410

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:592408

Комплект:2

Примечание:

№ на схеме:21

Каталожный номер:592451

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:592448

Комплект:1

Примечание:

№ на схеме:23

Наименование:DISTRIBUTOR ASSY

Каталожный номер:582175

Комплект:1

Примечание:

№ на схеме:25

Наименование:VALVE GROUP ASSY

Каталожный номер:582510

Комплект:1

Примечание:См. раздел № 134 "Клапан в сборе "582510""

№ на схеме:26

Наименование:OIL POWER UNIT

Каталожный номер:552438

Комплект:1

Примечание:См. раздел № 133 "Блок (клапан) питания "552438""

№ на схеме:27

Наименование:COCK

Каталожный номер:101050

Комплект:1

Примечание:

№ на схеме:28

Наименование:PRESSURE TRANSDUCER

Каталожный номер:562436

Комплект:4

Примечание:

№ на схеме:29

Наименование:CONTROL VALVE

Каталожный номер:546289

Комплект:2

Примечание:См. раздел № 135 "Клапан распределительный "546289""

№ на схеме:30

Наименование:CHECK COUPLING

Каталожный номер:101163

Комплект:3

Примечание:

№ на схеме:31

Каталожный номер:549680

Комплект:4

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:568210

Комплект:3

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:568011

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:583310

Комплект:1

Примечание:

№ на схеме:37

Наименование:FLANGE 90°

Каталожный номер:583315

Комплект:1

Примечание:90°

№ на схеме:38

Наименование:STRAP

Каталожный номер:100067

Комплект:4

Примечание:

№ на схеме:39

Каталожный номер:567985

Комплект:1

Примечание:L

№ на схеме:40

Каталожный номер:567933

Комплект:4

Примечание:

№ на схеме:41

Каталожный номер:578059

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:550871

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:583035

Комплект:2

Примечание:

№ на схеме:44

Каталожный номер:543287

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:101156

Комплект:6

Примечание:

№ на схеме:46

Каталожный номер:100272

Комплект:5

Примечание:

№ на схеме:47

Каталожный номер:102227

Комплект:4

Примечание:

№ на схеме:48

Каталожный номер:567980

Комплект:5

Примечание:90°

№ на схеме:49

Наименование:SCREW M6x1x45

Каталожный номер:200162

Комплект:8

Примечание:M6x1x45

№ на схеме:50

Наименование:SCREW M16x2x40

Каталожный номер:00494

Комплект:4

Примечание:M16x2x40

№ на схеме:51

Наименование:SPRING WASHER D.16

Каталожный номер:00780

Комплект:4

Примечание:D.16

№ на схеме:52

Наименование:SCREW 1/2"x1"3/4 UNC

Каталожный номер:00370

Комплект:4

Примечание:1/2"x1"3/4 UNC

№ на схеме:53

Наименование:SPRING WASHER D.1/2"

Каталожный номер:00786

Комплект:8

Примечание:D.1/2"

№ на схеме:54

Наименование:SCREW M14x2x45

Каталожный номер:200052

Комплект:8

Примечание:M14x2x45

№ на схеме:55

Наименование:SPRING WASHER D.14

Каталожный номер:00777

Комплект:8

Примечание:D.14

№ на схеме:56

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:8

Примечание:M10x1,5x30

№ на схеме:57

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:8

Примечание:D.10

№ на схеме:58

Наименование:SCREW 1/2" UNC x 1"1/2

Каталожный номер:200342

Комплект:4

Примечание:1/2" UNC x 1"1/2

№ на схеме:59

Каталожный номер:567936

Комплект:4

Примечание:

№ на схеме:60

Каталожный номер:567967

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:568215

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:567998

Комплект:1

Примечание:

№ на схеме:65

Каталожный номер:568223

Комплект:4

Примечание:

№ на схеме:66

Каталожный номер:571103

Комплект:1

Примечание:90°

№ на схеме:67

Каталожный номер:571098

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:567982

Комплект:1

Примечание:90°

№ на схеме:69

Каталожный номер:571060

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:567963

Комплект:1

Примечание:

№ на схеме:71

Каталожный номер:556583

Комплект:2

Примечание:

№ на схеме:72

Каталожный номер:567962

Комплект:3

Примечание:

№ на схеме:73

Каталожный номер:568019

Комплект:7

Примечание:

№ на схеме:74

Каталожный номер:571118

Комплект:1

Примечание:

№ на схеме:75

Наименование:CONNECTION-T

Каталожный номер:567984

Комплект:1

Примечание:T

№ на схеме:76

Каталожный номер:568026

Комплект:2

Примечание:

№ на схеме:77

Каталожный номер:567987

Комплект:3

Примечание:L

№ на схеме:78

Каталожный номер:571120

Комплект:4

Примечание:

№ на схеме:79

Наименование:CONNECTION 3 WAYS

Каталожный номер:556586

Комплект:3

Примечание:3 WAYS

№ на схеме:80

Каталожный номер:567986

Комплект:2

Примечание:L

№ на схеме:81

Каталожный номер:571095

Комплект:1

Примечание:

№ на схеме:82

Наименование:CONNECTION-T

Каталожный номер:567983

Комплект:1

Примечание:T

№ на схеме:83

Каталожный номер:567999

Комплект:1

Примечание:

№ на схеме:84

Каталожный номер:568001

Комплект:1

Примечание:

№ на схеме:85

Каталожный номер:567933

Комплект:1

Примечание:

№ на схеме:86

Каталожный номер:556750

Комплект:4

Примечание:90°

№ на схеме:87

Наименование:CONNECTION 45°

Каталожный номер:591782

Комплект:1

Примечание:45°

№ на схеме:88

Каталожный номер:568006

Комплект:2

Примечание:

№ на схеме:89

Наименование:NUT

Каталожный номер:568009

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:90

Каталожный номер:568007

Комплект:2

Примечание:

№ на схеме:91

Наименование:NUT

Каталожный номер:568010

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:92

Наименование:NUT

Каталожный номер:568304

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:93

Каталожный номер:567988

Комплект:1

Примечание:L

№ на схеме:94
