122. цилиндр рулевой

← 121. мост ведущий (задний) - комплектующие детали 123. Шины и диски управляемого моста (задний) - "BRIDGESTONE" (12.00 R20) →

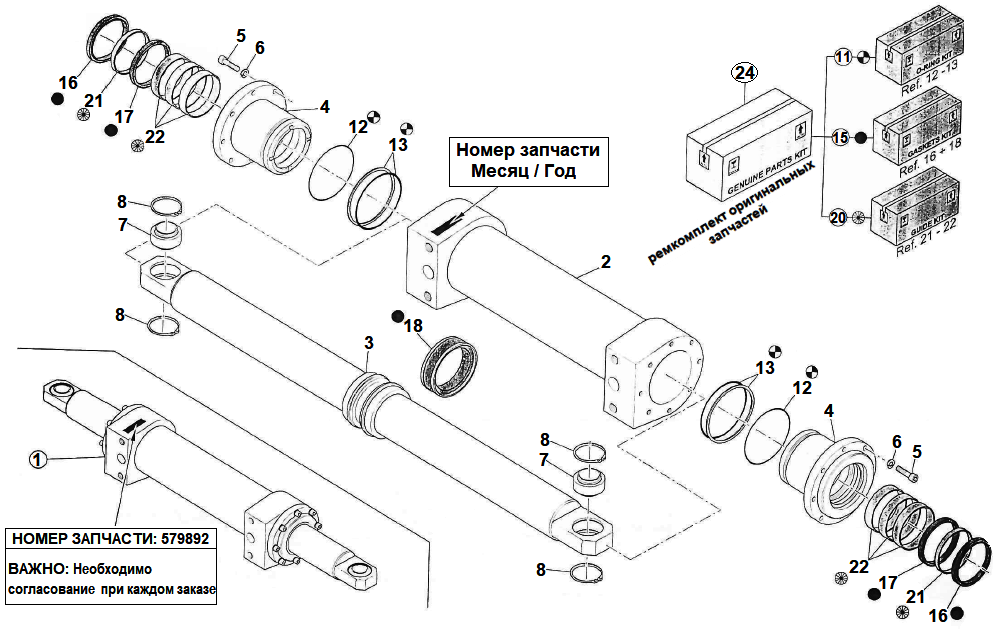

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING CYLINDER ASSY

Каталожный номер:579892

Комплект:

Примечание:

№ на схеме:2

Наименование:CYLINDER

Каталожный номер:585094

Комплект:1

Примечание:

№ на схеме:3

Наименование:ROD

Каталожный номер:585095

Комплект:1

Примечание:

№ на схеме:4

Наименование:GUIDE

Каталожный номер:585096

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW M10x1,5x40

Каталожный номер:200180

Комплект:16

Примечание:M10x1,5x40

№ на схеме:6

Наименование:SCHNORR WASHER D.10

Каталожный номер:00826

Комплект:16

Примечание:D.10

№ на схеме:7

Наименование:BALL JOINT

Каталожный номер:585071

Комплект:2

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:100394

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-RING SSET

Каталожный номер:585085

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-RING+PBK

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:15

Наименование:GASKETS SET

Каталожный номер:585086

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:RINGS SET

Каталожный номер:585087

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:24

Наименование:GASKETS SET ASSY

Каталожный номер:585088

Комплект:1

Примечание:
