119. мост ведущий и установка колес

← 118. клапан стояночного тормоза "591817" 120. установка (монтаж) ведущего моста (задний мост) →

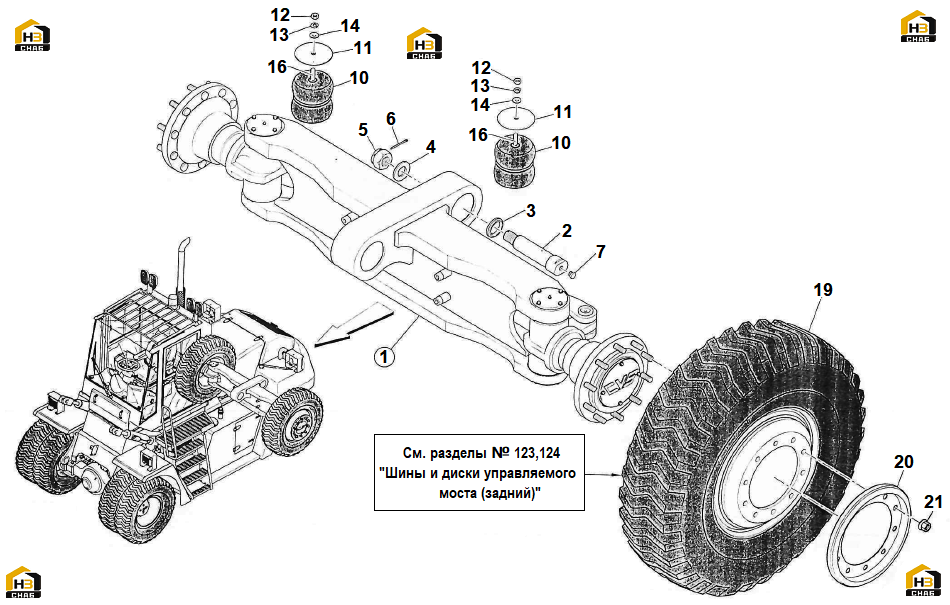

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE ASS.Y

Каталожный номер:

Комплект:

Примечание:См. раздел № 120 "Установка (монтаж) ведущего моста (задний мост)" Позиция №1

№ на схеме:2

Наименование:AXLE PIN

Каталожный номер:563878

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPACER

Каталожный номер:580933

Комплект:2

Примечание:

№ на схеме:4

Наименование:FLAT WASHER D.45x85

Каталожный номер:00808

Комплект:2

Примечание:D.45x85

№ на схеме:5

Наименование:CASTLE NUT M45x3

Каталожный номер:00586

Комплект:2

Примечание:M45x3

№ на схеме:6

Наименование:COTTER PIN

Каталожный номер:00860

Комплект:2

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:580935

Комплект:2

Примечание:

№ на схеме:10

Наименование:RUBBER PAD

Каталожный номер:100779

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:563880

Комплект:2

Примечание:

№ на схеме:12

Наименование:NUT M16х2

Каталожный номер:00548

Комплект:2

Примечание:M16х2

№ на схеме:13

Наименование:SPRING WASHER D.16

Каталожный номер:00780

Комплект:2

Примечание:D.16

№ на схеме:14

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:2

Примечание:D.16

№ на схеме:16

Наименование:FIXING ROD

Каталожный номер:563879

Комплект:2

Примечание:

№ на схеме:19

Наименование:WHEEL ASSY

Каталожный номер:

Комплект:2

Примечание:См. разделы № 123, 124 "Шины и диски" Позиция №1

№ на схеме:20

Наименование:PROTECTION

Каталожный номер:512998

Комплект:2

Примечание:

№ на схеме:21

Наименование:NUT M22x1,5

Каталожный номер:050061

Комплект:20

Примечание:M22x1,5
