114. педаль точного управления (3-я версия)

← 113. педаль тормоза 115. фильтр гидравлический "532619" →

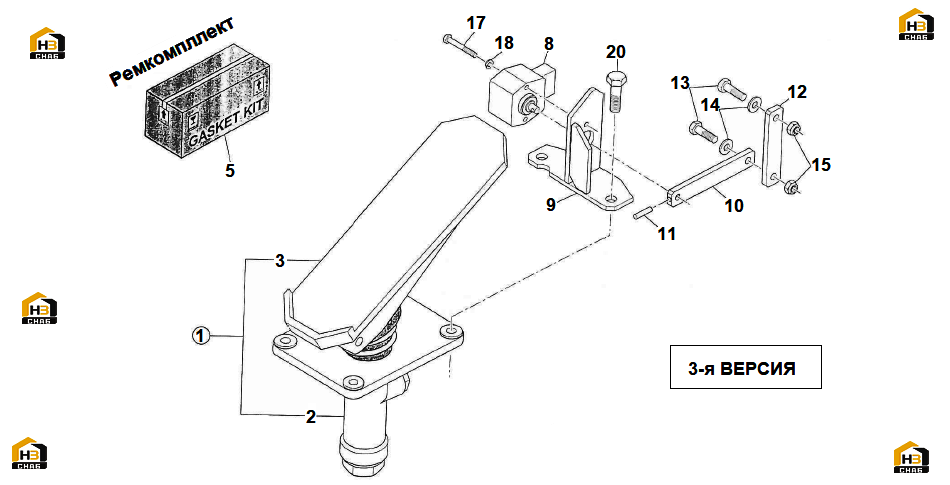

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INCHING PEDAL ASSY

Каталожный номер:595158

Комплект:

Примечание:

№ на схеме:2

Наименование:BRAKE PUMP

Каталожный номер:595156

Комплект:1

Примечание:

№ на схеме:3

Наименование:FOOT REST

Каталожный номер:586548

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKETS SET

Каталожный номер:533281

Комплект:1

Примечание:

№ на схеме:8

Наименование:POTENTIOMETER

Каталожный номер:582757

Комплект:1

Примечание:

№ на схеме:9

Наименование:POTENTIOMETER SUPPORT

Каталожный номер:586428

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONTROL LEVER

Каталожный номер:586427

Комплект:1

Примечание:

№ на схеме:11

Наименование:ELASTIC PIN

Каталожный номер:582781

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONTROL LEVER

Каталожный номер:586430

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:2

Примечание:M5x0,8x20

№ на схеме:14

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:2

Примечание:D.5

№ на схеме:15

Наименование:SELF-LOCKING NUT M5x0,8

Каталожный номер:00600

Комплект:2

Примечание:M5x0,8

№ на схеме:17

Наименование:SCREW M4x35

Каталожный номер:200601

Комплект:2

Примечание:M4x35

№ на схеме:18

Наименование:SPRING WASHER D.4

Каталожный номер:00801

Комплект:2

Примечание:D.4

№ на схеме:20

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:

Примечание:M8x1,25x25 (См. раздел № 111 "Тормозная гидравлическая система", поз. 117)
