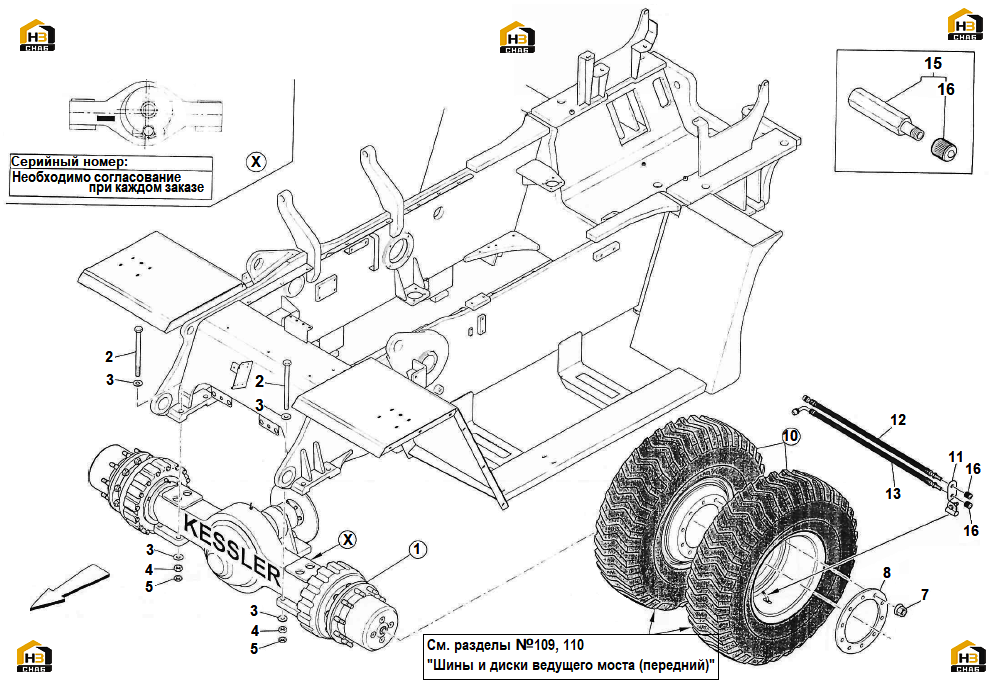

102. передний ведущий мост (узкий) и монтаж колес

← 101. карданный привод трансмиссии 103. передний ведущий мост (узкий) - корпус →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT DRIVE AXLE C.

Каталожный номер:583411

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:533212

Комплект:8

Примечание:

№ на схеме:3

Наименование:FLAT WASHER D.24

Каталожный номер:00794

Комплект:16

Примечание:D.24

№ на схеме:4

Наименование:NUT M24x3

Каталожный номер:00574

Комплект:8

Примечание:M24x3

№ на схеме:5

Наименование:NUT M24x3

Каталожный номер:00575

Комплект:8

Примечание:M24x3

№ на схеме:7

Наименование:NUT M22x1,5

Каталожный номер:050061

Комплект:20

Примечание:M22x1,5

№ на схеме:8

Наименование:RING

Каталожный номер:590265

Комплект:2

Примечание:

№ на схеме:10

Наименование:WHEEL ASSY

Каталожный номер:

Комплект:4

Примечание:См. разделы № 109, 110 "шины и диски" (поз. №1)

№ на схеме:11

Наименование:FIXING BRACKET

Каталожный номер:521281

Комплект:2

Примечание:

№ на схеме:12

Наименование:FLEXIBLE EXTENSION

Каталожный номер:100669

Комплект:2

Примечание:

№ на схеме:13

Наименование:FLEXIBLE EXTENSION

Каталожный номер:521284

Комплект:2

Примечание:

№ на схеме:15

Наименование:EXTENSION

Каталожный номер:522897

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:16

Наименование:VALVE CAP

Каталожный номер:521282

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
