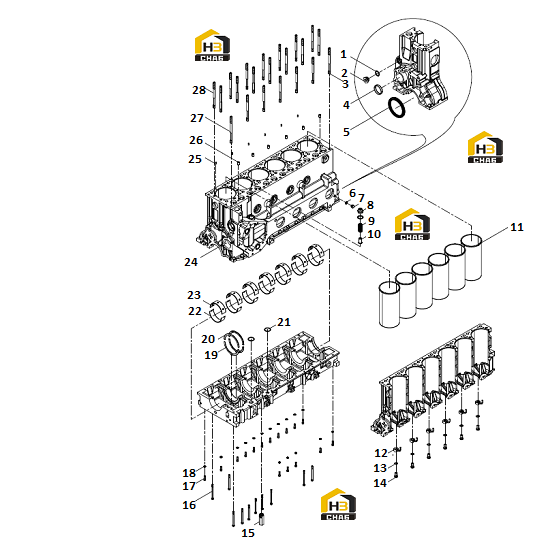

Блок двигателя

← Узел головки блока цилиндров в сборе 612600040282 Комплектующие блока цилиндров 612600014234 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:4110000405050

Комплект:1

Примечание:612600010735

№ на схеме:2

Наименование:Plug

Каталожный номер:4110000405062

Комплект:1

Примечание:61460070011

№ на схеме:3

Наименование:Cylinder head bolt

Каталожный номер:4110000405424

Комплект:6

Примечание:61500010185

№ на схеме:4

Наименование:Corehole plug

Каталожный номер:4110000405530

Комплект:1

Примечание:90003989288

№ на схеме:5

Наименование:Rear oil seal

Каталожный номер:4110000405274

Комплект:1

Примечание:61500010100

№ на схеме:6

Наименование:Seal washer

Каталожный номер:4110000405007

Комплект:1

Примечание:612600080200

№ на схеме:7

Наименование:Hexagon plug

Каталожный номер:4110000405008

Комплект:1

Примечание:90003962020

№ на схеме:8

Наименование:Hexagon plug

Каталожный номер:4110000405009

Комплект:1

Примечание:612600070160

№ на схеме:9

Наименование:Safety valve spring

Каталожный номер:4110000405010

Комплект:1

Примечание:614070068

№ на схеме:10

Наименование:Safety valve

Каталожный номер:4110000405011

Комплект:1

Примечание:614070069

№ на схеме:11

Наименование:Cylinder liner

Каталожный номер:4110000405012

Комплект:6

Примечание:612630010055

№ на схеме:12

Наименование:Nozzle assembly

Каталожный номер:4110000405013

Комплект:6

Примечание:612600010750

№ на схеме:13

Наименование:Seal washer

Каталожный номер:4110000405014

Комплект:6

Примечание:90003098015

№ на схеме:14

Наименование:Hollow bolt

Каталожный номер:4110000405015

Комплект:6

Примечание:90003962621

№ на схеме:15

Наименование:Pressure limiting valve assembly of main oil passage

Каталожный номер:4110000405016

Комплект:1

Примечание:AZ1500070097

№ на схеме:16

Наименование:Hexagon bolt

Каталожный номер:4110000405017

Комплект:10

Примечание:90011350085

№ на схеме:17

Наименование:Inner hexagon screw

Каталожный номер:4110000405018

Комплект:17

Примечание:90003862428

№ на схеме:18

Наименование:Washer

Каталожный номер:4110000405019

Комплект:17

Примечание:188250083

№ на схеме:19

Наименование:Thrust washer (lower)

Каталожный номер:4110000405020

Комплект:2

Примечание:612630010630

№ на схеме:20

Наименование:Thrust washer (upper)

Каталожный номер:4110000405021

Комплект:2

Примечание:612630010629

№ на схеме:21

Наименование:Seal washer

Каталожный номер:4110000405022

Комплект:2

Примечание:81400010032

№ на схеме:22

Наименование:Main bearing bush (lower)

Каталожный номер:4110000405023

Комплект:7

Примечание:61800010132

№ на схеме:23

Наименование:Main bearing bush (upper)

Каталожный номер:4110000405024

Комплект:7

Примечание:61800010128

№ на схеме:24

Наименование:Pre-assembled cylinder block

Каталожный номер:4110000405025

Комплект:1

Примечание:612600014234

№ на схеме:25

Наименование:Spring dowel pin

Каталожный номер:4110000405026

Комплект:6

Примечание:90003909626

№ на схеме:26

Наименование:Straight pin

Каталожный номер:4110000405027

Комплект:6

Примечание:90003901604

№ на схеме:27

Наименование:Cylinder head bolt

Каталожный номер:4110000405028

Комплект:1

Примечание:612600010893

№ на схеме:28

Наименование:Cylinder head bolt

Каталожный номер:4110000405029

Комплект:14

Примечание:61500010185S
