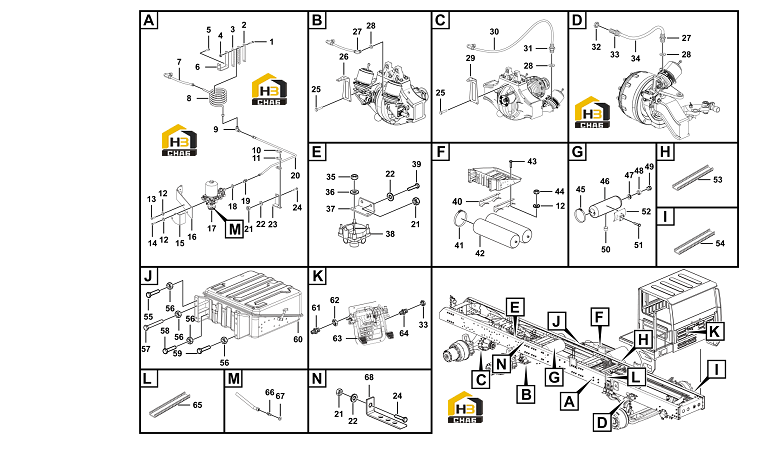

Система тормозная в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000514
Комплект:2
Примечание:GB5783-M10*45EpZn-8.8
№ на схеме:4
Каталожный номер:4013010119
Комплект:4
Примечание:GB6185-M10EpZn-8
№ на схеме:5
Каталожный номер:4011000497
Комплект:2
Примечание:GB5782-M10*65EpZn-8.8
№ на схеме:6
Каталожный номер:27100108381
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:27380100061
Комплект:1
Примечание:M22-M22
№ на схеме:12
Каталожный номер:4015000168
Комплект:7
Примечание:GB97.1-12EpZn-300HV
№ на схеме:13
Каталожный номер:4011000317
Комплект:1
Примечание:GB5786-M12*1.5*30EpZn-8.8
№ на схеме:14
Каталожный номер:4011010010
Комплект:2
Примечание:GB5786-M12*1.5*35EpZn-8.8
№ на схеме:18
Каталожный номер:4015000092
Комплект:1
Примечание:JB982-22
№ на схеме:19
Каталожный номер:27100100691
Комплект:1
Примечание:M22-M22
№ на схеме:20
Каталожный номер:27100108251
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:4013000007
Комплект:8
Примечание:GB6170-M10EpZn-8
№ на схеме:22
Каталожный номер:4015000162
Комплект:10
Примечание:GB97.1-10EpZn-300HV
№ на схеме:24
Каталожный номер:4011000184
Комплект:4
Примечание:GB5783-M10*40EpZn-8.8
№ на схеме:25
Каталожный номер:4011000082
Комплект:4
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:26
Каталожный номер:27100107641
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:27100100661
Комплект:4
Примечание:M16-M18
№ на схеме:28
Каталожный номер:4015000141
Комплект:6
Примечание:JB982-16
№ на схеме:29
Каталожный номер:27100103811
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:27100100641
Комплект:2
Примечание:M16-M18
№ на схеме:33
Каталожный номер:4120000257
Комплект:2
Примечание:L12 NG12
№ на схеме:34
Каталожный номер:27100107441
Комплект:2
Примечание:GPU-13-I-880-SG
№ на схеме:35
Каталожный номер:4013000033
Комплект:2
Примечание:GB6170-M8EpZn-8
№ на схеме:36
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
№ на схеме:39
Каталожный номер:4011000048
Комплект:4
Примечание:GB5782-M10*50EpZn-8.8
№ на схеме:40
Каталожный номер:27100108131
Комплект:2
Примечание:
№ на схеме:43
Каталожный номер:4011000089
Комплект:4
Примечание:GB5783-M12*30EpZn-8.8
№ на схеме:44
Каталожный номер:4013000011
Комплект:4
Примечание:GB6170-M12EpZn-8
№ на схеме:45
Каталожный номер:4120000177
Комплект:2
Примечание:246-250
№ на схеме:46
Каталожный номер:4120000143
Комплект:1
Примечание:30L 246
№ на схеме:47
Каталожный номер:4120000193
Комплект:11
Примечание:NG12
№ на схеме:51
Каталожный номер:4011000084
Комплект:4
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:52
Каталожный номер:27100106321
Комплект:1
Примечание:30L 246
№ на схеме:55
Каталожный номер:4011000607
Комплект:1
Примечание:GB5782-M16*60EpZn-10.9
№ на схеме:56
Каталожный номер:4013010136
Комплект:8
Примечание:GB6185-M16EpZn-10
№ на схеме:57
Каталожный номер:4011010020
Комплект:2
Примечание:GB5782-M16*200EpZn-10.9
№ на схеме:58
Каталожный номер:4011000545
Комплект:2
Примечание:GB5783-M16*40EpZn-10.9
№ на схеме:59
Каталожный номер:4011010149
Комплект:3
Примечание:GB5782-M16*50EpZn-10.9
№ на схеме:60
Каталожный номер:4190002270
Комплект:1
Примечание:MT95
№ на схеме:61
Каталожный номер:4120000233
Комплект:2
Примечание:NG6/2-M16X1.5
№ на схеме:64
Каталожный номер:27100106211
Комплект:1
Примечание:M14-NPT1/8
№ на схеме:67
Каталожный номер:4015000327
Комплект:2
Примечание:JB982-12
