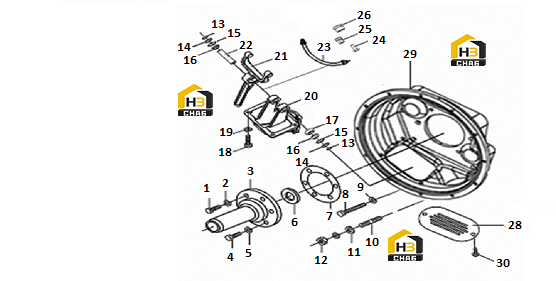

Корпус сцепления

← Крышка верхняя в сборе Вал первичный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Capscrew-q1701032-m10×32

Каталожный номер:4110000329001

Комплект:2

Примечание:Q1701032 M10×32

№ на схеме:2

Наименование:Washer-gb93-76-10

Каталожный номер:4110000329002

Комплект:2

Примечание:GB93-76 10

№ на схеме:3

Наименование:Gasket for input shaft bearing cover

Каталожный номер:4110001003002

Комплект:1

Примечание:6DS240T-1701040

№ на схеме:4

Наименование:Hexangular bolts with glue and spring gasket

Каталожный номер:4110000395003

Комплект:4

Примечание:Q1421032M

№ на схеме:5

Наименование:Washer-gb93-76-10

Каталожный номер:4110000329002

Комплект:4

Примечание:GB93-76 10

№ на схеме:6

Наименование:Skeleton oil seal assembly-f500a-1802191

Каталожный номер:4110000329005

Комплект:1

Примечание:F500A-1802191

№ на схеме:7

Наименование:Gasket for input shaft bearing cover

Каталожный номер:4110001003003

Комплект:1

Примечание:10JSQX180-1701042

№ на схеме:8

Наименование:Capscrew-gb21-76-m12×90-q

Каталожный номер:4110000329006

Комплект:2

Примечание:GB21-76 M12×90-Q

№ на схеме:9

Наименование:Lockwasher-gb93-76-12

Каталожный номер:4110000329007

Комплект:2

Примечание:GB93-76 12

№ на схеме:10

Наименование:Double-headed stud-c01056

Каталожный номер:4110000329008

Комплект:6

Примечание:C01056

№ на схеме:11

Наименование:Washer-gb95-76-16

Каталожный номер:4110000329009

Комплект:6

Примечание:GB95-76 16

№ на схеме:12

Наименование:Nylon nut-gb889-80-m16×1.5

Каталожный номер:4110000329010

Комплект:6

Примечание:GB889-80 M16×1.5

№ на схеме:13

Наименование:Dust-proof cover-js180-1601029-1

Каталожный номер:4110000329012

Комплект:2

Примечание:JS180-1601029-1

№ на схеме:14

Наименование:Spacer-js180-1601030-2

Каталожный номер:4110000329014

Комплект:2

Примечание:JS180-1601030-2

№ на схеме:15

Наименование:Snap ring-q43042

Каталожный номер:4110000329013

Комплект:2

Примечание:Q43042

№ на схеме:16

Наименование:Snap ring-q43125

Каталожный номер:4110000329011

Комплект:2

Примечание:Q43125

№ на схеме:17

Наименование:Bearing

Каталожный номер:4110000329150

Комплект:1

Примечание:GB304-64UC25

№ на схеме:18

Наименование:Capscrew-q150b1235

Каталожный номер:4110000329016

Комплект:4

Примечание:Q150B1235

№ на схеме:19

Наименование:E

Каталожный номер:4110000343021

Комплект:4

Примечание:Q40312

№ на схеме:20

Наименование:Release york bracket

Каталожный номер:4110001003004

Комплект:1

Примечание:7DS180-1601024-1

№ на схеме:21

Наименование:Clutch shift fork

Каталожный номер:4110001003005

Комплект:1

Примечание:7DS180-1601021-1

№ на схеме:22

Наименование:Release york shaft-js180-1601023-3

Каталожный номер:4110000329019

Комплект:1

Примечание:JS180-1601023-3

№ на схеме:23

Наименование:Pipe-j75-1601033

Каталожный номер:4110000329020

Комплект:1

Примечание:J75-1601033

№ на схеме:24

Наименование:Capscrew-j75-1601031

Каталожный номер:4110000329021

Комплект:1

Примечание:J75-1601031

№ на схеме:25

Наименование:Plug cover-j75-1601034

Каталожный номер:4110000329023

Комплект:1

Примечание:J75-1601034

№ на схеме:26

Наименование:Grease plug-j75-1601035

Каталожный номер:4110000329022

Комплект:1

Примечание:J75-1601035

№ на схеме:27

Наименование:Washerq72310t3

Каталожный номер:4110000329024

Комплект:2

Примечание:Q72310T3

№ на схеме:28

Наименование:Hand hole cover

Каталожный номер:4110000329030

Комплект:1

Примечание:C04004-6

№ на схеме:29

Наименование:Clutch cover

Каталожный номер:4110001003007

Комплект:1

Примечание:7DS180-1601015

№ на схеме:30

Наименование:Hexangular bolts and spring gasket

Каталожный номер:4110001003008

Комплект:2

Примечание:Q1420820
