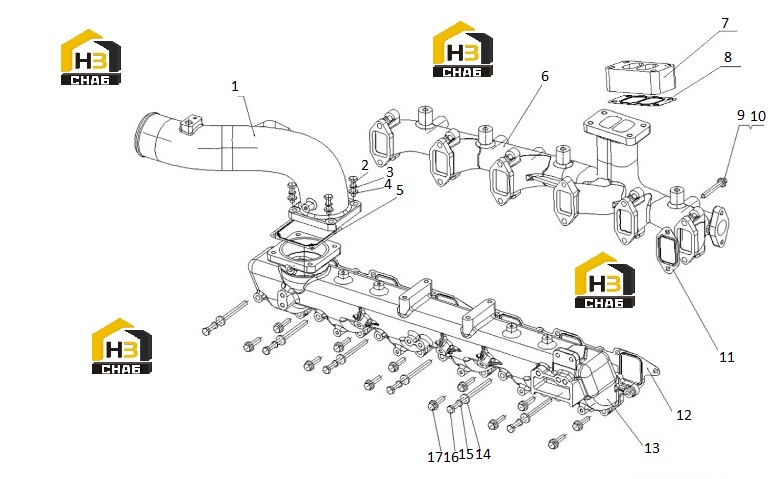

Узел воздухозаборника
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110004049007
Комплект:1
Примечание:J8M00-1008102
№ на схеме:2
Каталожный номер:4110003445074
Комплект:4
Примечание:M8X32Q150B0832TF2
№ на схеме:3
Каталожный номер:4110000560304
Комплект:4
Примечание:Q40308 01137981
№ на схеме:4
Каталожный номер:4110000560297
Комплект:4
Примечание:8 Q40108 01132562
№ на схеме:6
Каталожный номер:4110001194015
Комплект:1
Примечание:J8000-1008204
№ на схеме:7
Каталожный номер:4110001194033
Комплект:2
Примечание:M8X28 Q1840828TF2
№ на схеме:8
Каталожный номер:4110003445076
Комплект:10
Примечание:M8X60YC3-0860TF2
№ на схеме:9
Каталожный номер:4110000560118
Комплект:6
Примечание:D2000-1008250B
№ на схеме:10
Каталожный номер:4110003445077
Комплект:2
Примечание:J5700-1008104B
№ на схеме:11
Каталожный номер:4110003445078
Комплект:1
Примечание:J8L00-1008101B
№ на схеме:12
Каталожный номер:4110000560297
Комплект:18
Примечание:8 Q40108 01132562
№ на схеме:13
Каталожный номер:4110000560304
Комплект:18
Примечание:Q40308 01137981
№ на схеме:14
Каталожный номер:4110003445080
Комплект:6
Примечание:M8X125Q150B08125TF2
№ на схеме:15
Каталожный номер:4110003445079
Комплект:12
Примечание:M8X35Q150B0835TF2
