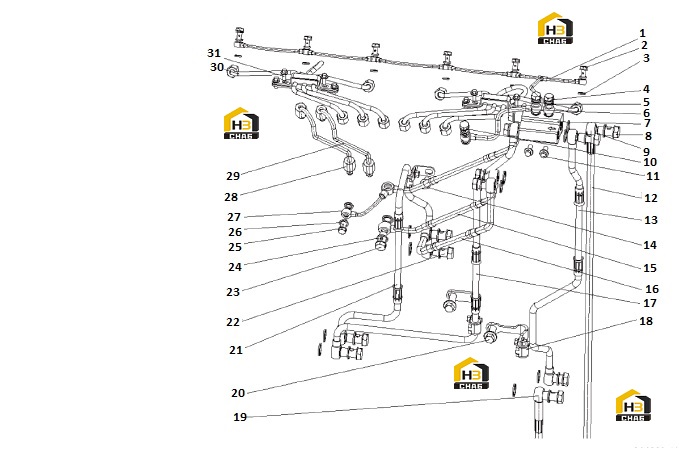

Топливопровод

← Щуп масляный Фильтр топливный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil return pipe

Каталожный номер:4110003445101

Комплект:1

Примечание:J8L00-1104200

№ на схеме:2

Наименование:BOLT

Каталожный номер:4110001026094

Комплект:6

Примечание:M8X1 Q/YC901-1C0810

№ на схеме:3

Наименование:SEALING RING

Каталожный номер:4110000560232

Комплект:12

Примечание:8 Q/YC149-8

№ на схеме:4

Наименование:Screw

Каталожный номер:4110003577114

Комплект:2

Примечание:M12X1.25Q/YC901-1C12125

№ на схеме:5

Наименование:WASHER

Каталожный номер:4110000561224

Комплект:6

Примечание:12 Q/YC149-12

№ на схеме:6

Наименование:Oil return pipe

Каталожный номер:4110003445102

Комплект:1

Примечание:J8L00-1104C00

№ на схеме:7

Наименование:Fuel regulator

Каталожный номер:4110003445103

Комплект:1

Примечание:J8M000-1104541

№ на схеме:8

Наименование:Screw

Каталожный номер:4110003377055

Комплект:11

Примечание:M16X1.5Q/YC901-1C1615

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4110003377054

Комплект:28

Примечание:16Q/YC149-16

№ на схеме:10

Наименование:Screw

Каталожный номер:4110003445104

Комплект:1

Примечание:S5500-1104003

№ на схеме:11

Наименование:SCREW

Каталожный номер:4110000179089

Комплект:2

Примечание:Q1840820

№ на схеме:12

Наименование:Oil pipe

Каталожный номер:4110003244009

Комплект:1

Примечание:J9A00-1104M00

№ на схеме:13

Наименование:Oil pipe

Каталожный номер:4110003445106

Комплект:1

Примечание:J8L0L2-11040D0

№ на схеме:14

Наименование:SCREW

Каталожный номер:4110000560285

Комплект:1

Примечание:M10X16 Q1841016TF2

№ на схеме:15

Наименование:Oil pipe

Каталожный номер:4110003445107

Комплект:1

Примечание:J8L00-1104400

№ на схеме:16

Наименование:Oil pipe

Каталожный номер:4110003445108

Комплект:1

Примечание:J8L00-1104300

№ на схеме:17

Наименование:Oil pipe

Каталожный номер:4110003445109

Комплект:1

Примечание:J8L00-11040D0

№ на схеме:18

Наименование:Clamp

Каталожный номер:4110003445110

Комплект:1

Примечание:J8L0L2-1104180A

№ на схеме:19

Наименование:Oil pipe

Каталожный номер:4110003445111

Комплект:1

Примечание:J8LL1-1104M00B

№ на схеме:20

Наименование:SCREW

Каталожный номер:4110001060156

Комплект:2

Примечание:M12X35Q1841235TF2

№ на схеме:21

Наименование:Oil pipe

Каталожный номер:4110003445112

Комплект:1

Примечание:J8L00-1104R00A

№ на схеме:22

Наименование:Screw

Каталожный номер:4110003445113

Комплект:3

Примечание:G1B00-1104003

№ на схеме:23

Наименование:Screw

Каталожный номер:4110001044204

Комплект:1

Примечание:M14x1.5 Q/YC901-1C1415

№ на схеме:24

Наименование:SEALING RING

Каталожный номер:4110000560228

Комплект:2

Примечание:14 Q/YC149-14 (4110003445198)

№ на схеме:25

Наименование:Screw

Каталожный номер:4110001782028

Комплект:1

Примечание:M10x1 Q/YC901-1C1010

№ на схеме:26

Наименование:SEALING RING

Каталожный номер:4110000561223

Комплект:2

Примечание:10 Q/YC149-10

№ на схеме:27

Наименование:Fuel hose

Каталожный номер:4110003445114

Комплект:1

Примечание:J8L00-1104700

№ на схеме:28

Наименование:Fuel pipe

Каталожный номер:4110003445115

Комплект:1

Примечание:J2000-1104L40

№ на схеме:29

Наименование:Fuel pipe

Каталожный номер:4110003445116

Комплект:1

Примечание:J2000-1104L50

№ на схеме:30

Наименование:Fuel pipe

Каталожный номер:4110003445117

Комплект:1

Примечание:J8L00-1104100

№ на схеме:31

Наименование:Screw

Каталожный номер:4110003377071

Комплект:4

Примечание:M6X16Q1840616TF2
