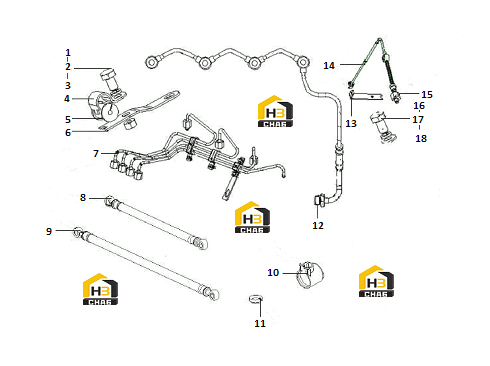

Узел трубопровода подачи топлива
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000560291
Комплект:1
Примечание:M8 Q340B08 01112829
№ на схеме:3
Каталожный номер:4110000561241
Комплект:1
Примечание:M8×16 Q150B0816
№ на схеме:4
Каталожный номер:4110001026077
Комплект:1
Примечание:(II)A3000-1111049A
№ на схеме:5
Каталожный номер:4110001026076
Комплект:1
Примечание:M3400-1104183
№ на схеме:6
Каталожный номер:4110001029018
Комплект:1
Примечание:D7103-1104261
№ на схеме:7
Каталожный номер:4110000560361
Комплект:1
Примечание:D30-1104100B
№ на схеме:8
Каталожный номер:4110000560088
Комплект:1
Примечание:630-1104403
№ на схеме:9
Каталожный номер:4110000560087
Комплект:2
Примечание:I 630-1104305
№ на схеме:10
Каталожный номер:4110001026081
Комплект:1
Примечание:D0200-1104111
№ на схеме:11
Каталожный номер:4110001026075
Комплект:1
Примечание:D30-1104240C
№ на схеме:12
Каталожный номер:4110001026082
Комплект:1
Примечание:G0228-1104206
№ на схеме:14
Каталожный номер:4110001029019
Комплект:1
Примечание:D30-1104250D
№ на схеме:15
Каталожный номер:4110001026080
Комплект:1
Примечание:D7000-1104041A
№ на схеме:16
Каталожный номер:4110000560297
Комплект:1
Примечание:8 Q40108 01132562
№ на схеме:18
Каталожный номер:4110001026078
Комплект:1
Примечание:M8X10 Q150B0810
