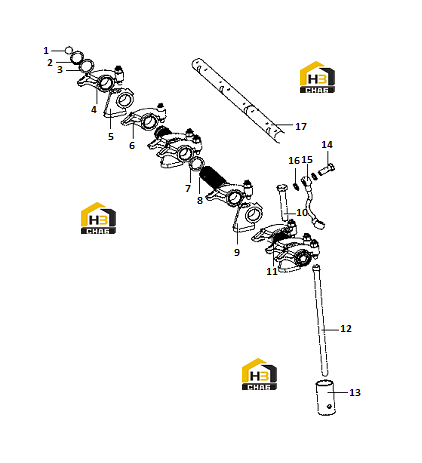

Узел клапанного механизма в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4110000560324
Комплект:2
Примечание:25 Q43125
№ на схеме:3
Каталожный номер:4110000560080
Комплект:6
Примечание:6105QA-1007031
№ на схеме:4
Каталожный номер:4110001026049
Комплект:4
Примечание:J3100-1007140A
№ на схеме:5
Каталожный номер:4110000560156
Комплект:3
Примечание:D30-1007033
№ на схеме:6
Каталожный номер:4110001026050
Комплект:4
Примечание:J3100-1007150A
№ на схеме:8
Каталожный номер:4110000560081
Комплект:3
Примечание:6105QA-1007032
№ на схеме:9
Каталожный номер:4110000560157
Комплект:1
Примечание:D30-1007034
№ на схеме:12
Каталожный номер:4110000561116
Комплект:8
Примечание:6105QA-1007081B
№ на схеме:13
Каталожный номер:4110000561090
Комплект:8
Примечание:6105Q-1007091A
№ на схеме:14
Каталожный номер:4110000560064
Комплект:2
Примечание:6105Q-1007073
№ на схеме:15
Каталожный номер:4110000560159
Комплект:1
Примечание:D30-1007075A
№ на схеме:16
Каталожный номер:4110000560232
Комплект:4
Примечание:8 Q/YC149-8
№ на схеме:17
Каталожный номер:4110000560162
Комплект:1
Примечание:D30-1007101
