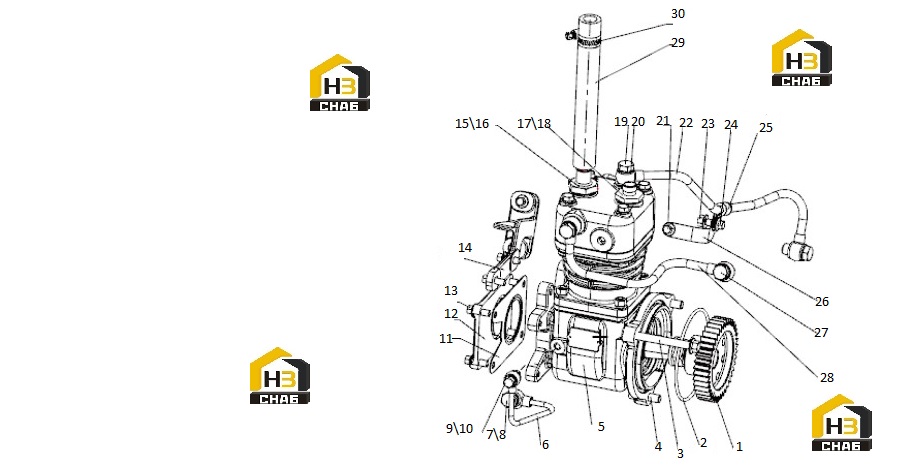

Компрессор воздушный в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110015609042
Комплект:1
Примечание:DKB600-3509001SF2
№ на схеме:2
Каталожный номер:4110004168146
Комплект:1
Примечание:3.55X112 YC208-C11200F
№ на схеме:3
Каталожный номер:4110001044275
Комплект:1
Примечание:M10X90 Q1841090TF2
№ на схеме:4
Каталожный номер:4110000560286
Комплект:2
Примечание:M10X30 Q1841030TF2
№ на схеме:5
Каталожный номер:4110015609043
Комплект:1
Примечание:DKB600-3509100A
№ на схеме:6
Каталожный номер:4110004168148
Комплект:1
Примечание:DKB600-3509240
№ на схеме:7
Каталожный номер:4110001044204
Комплект:1
Примечание:M14×1.5 Q/YC901-1C1415
№ на схеме:8
Каталожный номер:4110000560228
Комплект:2
Примечание:(4110003445198) 14 Q/YC149-14
№ на схеме:10
Каталожный номер:4110000561223
Комплект:2
Примечание:10 Q/YC149-10
№ на схеме:11
Каталожный номер:4110004168150
Комплект:1
Примечание:DKB600-3509014
№ на схеме:12
Каталожный номер:4110004168151
Комплект:1
Примечание:DKA000-1002223
№ на схеме:13
Каталожный номер:4110000561258
Комплект:8
Примечание:M8×20 Q1840820TF2
№ на схеме:14
Каталожный номер:4110004168152
Комплект:1
Примечание:DKB600-3509016
№ на схеме:15
Каталожный номер:4110003445156
Комплект:1
Примечание:G0103-3509010
№ на схеме:16
Каталожный номер:4110001044313
Комплект:1
Примечание:G4606-3509014
№ на схеме:17
Каталожный номер:4110004168153
Комплект:1
Примечание:FG1TA-3509070
№ на схеме:18
Каталожный номер:4110002649047
Комплект:1
Примечание:22 Q/YC901-3C22
№ на схеме:22
Каталожный номер:4110004168154
Комплект:1
Примечание:DKB600-3509340
№ на схеме:26
Каталожный номер:4110004168156
Комплект:1
Примечание:DKB600-3509401
№ на схеме:28
Каталожный номер:4110004168157
Комплект:1
Примечание:DKB600-3509440
№ на схеме:29
Каталожный номер:4110004168158
Комплект:1
Примечание:DKC5L1-3509011
