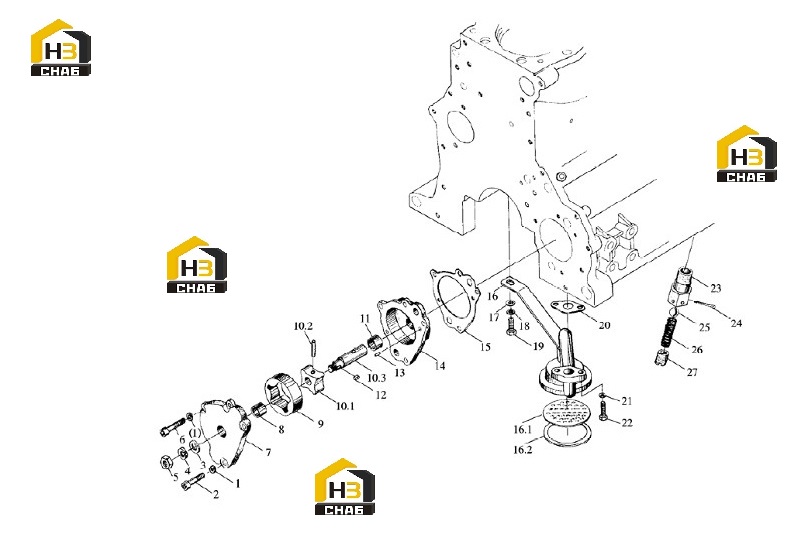

Насос масляный

← Трубки топливные Фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0.1

Наименование:OIL PUMP ASSEMBLY

Каталожный номер:YTR4105.4100AZ

Комплект:1

Примечание:

№ на схеме:0.2

Наименование:SUCTION FILTER SCREEN

Каталожный номер:YTR4105.420000

Комплект:1

Примечание:

№ на схеме:0.3

Наименование:FULL PUMP

Каталожный номер:YTR4105.41000

Комплект:1

Примечание:

№ на схеме:0.4

Наименование:PRESSURIZATION WASHER

Каталожный номер:LR412100-2

Комплект:1

Примечание:10

№ на схеме:1

Наименование:PRESSURE WASHER

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:8

№ на схеме:2

Наименование:SCREW

Каталожный номер:GB/T70-1985

Комплект:2

Примечание:M8 x 35-Zn.D

№ на схеме:3

Наименование:PRESSURE WASHER

Каталожный номер:GB/T97.1-1985

Комплект:1

Примечание:12 - Zn.D

№ на схеме:4

Наименование:PRESSURE WASHER

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:12 - Zn.D

№ на схеме:5

Наименование:NUT

Каталожный номер:BG/T6172-2000

Комплект:1

Примечание:M12 x Zn.D

№ на схеме:6

Наименование:SCREW

Каталожный номер:BG/T5783-2000

Комплект:2

Примечание:M10 x 40-Zn.D

№ на схеме:7

Наименование:OIL PUMP COVER

Каталожный номер:YTR4105.410002

Комплект:1

Примечание:

№ на схеме:8

Наименование:INFLATION PUMP COVER BUSHING

Каталожный номер:YTR.410005

Комплект:1

Примечание:

№ на схеме:9

Наименование:EXTERNAL ROTOR

Каталожный номер:YTR4105.410003

Комплект:1

Примечание:

№ на схеме:10

Наименование:INTERNAL ROTOR OF OIL PUMP,

Каталожный номер:YTR4105.410100

Комплект:2

Примечание:

№ на схеме:10.1

Наименование:COMPLETE

Каталожный номер:YTR4105.410102

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:INTERNAL ROTOR

Каталожный номер:YTR.410103

Комплект:1

Примечание:

№ на схеме:10.3

Наименование:PIN

Каталожный номер:YTR4105.410101

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL PUMP SHAFT

Каталожный номер:YTR.410004

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:GB/T1096-1979

Комплект:1

Примечание:C5 x 5 x 10

№ на схеме:13

Наименование:BRACE

Каталожный номер:GB/T119-1986

Комплект:1

Примечание:A5 x 12

№ на схеме:14

Наименование:PIN

Каталожный номер:YTR.410001

Комплект:1

Примечание:

№ на схеме:15

Наименование:PUMP HOUSING OF XXXL

Каталожный номер:YTR.410006

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL PUMP GASKET

Каталожный номер:YTR4105G55.420000

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:FILTER SCREEN ASSEMBLY

Каталожный номер:6RQ2B.420105

Комплект:1

Примечание:

№ на схеме:16.2

Наименование:FILTER SCREEN

Каталожный номер:6RQ2B.420106

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:GB/T848-1948

Комплект:1

Примечание:10 - Zn.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:10

№ на схеме:19

Наименование:WASHER

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:M10 x 20-Zn.D

№ на схеме:20

Наименование:SCREW

Каталожный номер:YTR.420001

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUCTION PIPE FLANGE GASKET

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:8

№ на схеме:22

Наименование:OF OIL

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8 x 20-Zn.D

№ на схеме:23

Наименование:WASHER

Каталожный номер:LR412102-2

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:3.2 x 32

№ на схеме:25

Наименование:RELIEF VALVE CARCASS

Каталожный номер:GB308-1977

Комплект:1

Примечание:15 x 6

№ на схеме:26

Наименование:PIN

Каталожный номер:R412103

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPHERE

Каталожный номер:LR412101A

Комплект:1

Примечание:
