Коллектор впускной

← Фильтр воздушный Коллектор выпускной (часть 1) →

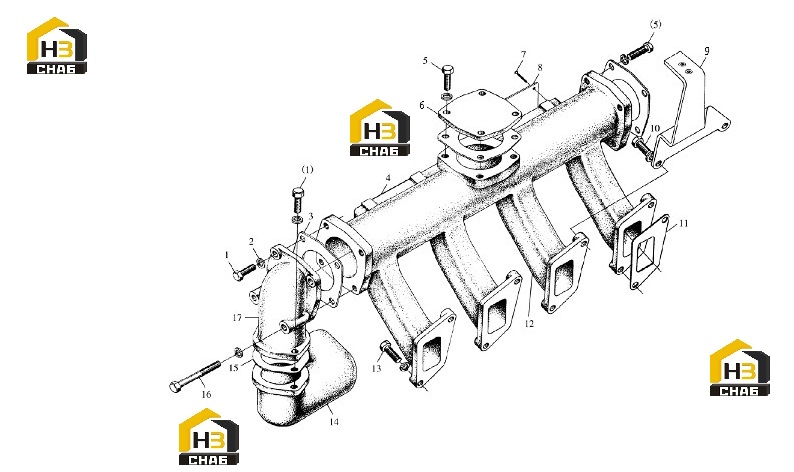

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:COMPLETE INTAKE MANIFOLD

Каталожный номер:YTR4105T1.220000

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW

Каталожный номер:GB/T5783-1986

Комплект:4

Примечание:M10 x 30-Zn.D

№ на схеме:2

Наименование:PRESSURE WASHER

Каталожный номер:GB/T93-1987

Комплект:22

Примечание:10

№ на схеме:3

Наименование:INTAKE MANIFOLD GASKET

Каталожный номер:4RG1.220002

Комплект:3

Примечание:

№ на схеме:4

Наименование:TUBE OF RMBLEO

Каталожный номер:4RG1.220007-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:M10 x 20-Zn.D

№ на схеме:6

Наименование:Cap

Каталожный номер:4RT12.220004

Комплект:2

Примечание:

№ на схеме:7

Наименование:RIVET

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:4 x 6

№ на схеме:8

Наименование:NAMEPLATE YTR4105

Каталожный номер:YTR.220009A

Комплект:1

Примечание:

№ на схеме:8

Наименование:NAMEPLATE YTR4108

Каталожный номер:YTR.220009B

Комплект:1

Примечание:

№ на схеме:9

Наименование:SUPPORT

Каталожный номер:YTR4105T2.910050

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:GB/T5783-1986

Комплект:2

Примечание:M10 x 30-Zn.D

№ на схеме:11

Наименование:INTAKE MANIFOLD GASKET

Каталожный номер:R220003

Комплект:4

Примечание:

№ на схеме:12

Наименование:INTAKE MANIFOLD

Каталожный номер:4RG1.220001

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:GB/T5783-1986

Комплект:6

Примечание:M10 x 35-Zn.D

№ на схеме:14

Наименование:CONNECTING PIPE WITH AIR FILTER

Каталожный номер:YTR4105g69.220100- 51

Комплект:1

Примечание:

№ на схеме:15

Наименование:INTAKE HOSE

Каталожный номер:4RT19.220006

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:GB/T5783-1986

Комплект:2

Примечание:M10 x 85-Zn.D

№ на схеме:17

Наименование:INTAKE CONNECTING PIPE

Каталожный номер:YTR4105G69.220005

Комплект:1

Примечание:
