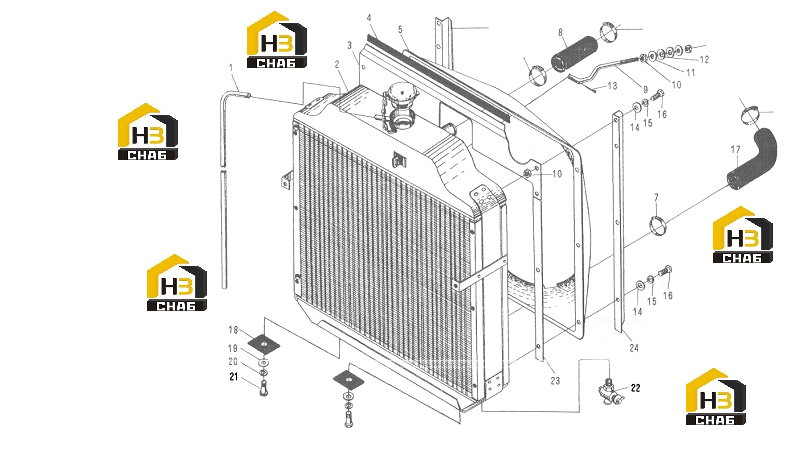

Радиатор в сборе

← Термостат в сборе (часть 2) Стартер в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Радиатор в сборе

Каталожный номер:6RTF*540000AZ

Комплект:1

Примечание:

№ на схеме:1

Наименование:Нижняя трубка

Каталожный номер:6RTF*540001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Радиатор в сборе

Каталожный номер:6RTF*540000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Крепежная пластина

Каталожный номер:6RTF*540004AZ

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка

Каталожный номер:6RTF*540005AZ

Комплект:1

Примечание:

№ на схеме:5

Наименование:Защитная крышка вентилятора

Каталожный номер:6RTF*540001AZ

Комплект:1

Примечание:

№ на схеме:6

Наименование:Правая прижимная пластина

Каталожный номер:6RTF*540007AZ

Комплект:1

Примечание:

№ на схеме:7

Наименование:Хомут трубки

Каталожный номер:JK-2X

Комплект:4

Примечание:

№ на схеме:8

Наименование:Резиновая трубка

Каталожный номер:4R540001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Стержень

Каталожный номер:4R540002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:GB52-76

Комплект:4

Примечание:М8

№ на схеме:11

Наименование:Шайба

Каталожный номер:GB849-88

Комплект:2

Примечание:8

№ на схеме:12

Наименование:Шайба

Каталожный номер:GB850-88

Комплект:2

Примечание:8

№ на схеме:13

Наименование:Штифт

Каталожный номер:GB91-76

Комплект:1

Примечание:3х16

№ на схеме:14

Наименование:Шайба

Каталожный номер:GB95-76-Zn.D

Комплект:8

Примечание:8

№ на схеме:15

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:8

Примечание:8

№ на схеме:16

Наименование:Болт

Каталожный номер:GB21-76-Zn.D

Комплект:8

Примечание:М8х12

№ на схеме:17

Наименование:Выходная трубка

Каталожный номер:6RTF*540006AZ

Комплект:1

Примечание:

№ на схеме:18

Наименование:Резиновая прокладка

Каталожный номер:6RTF*540008AZ

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:GB95-76-Zn.D

Комплект:2

Примечание:10

№ на схеме:20

Наименование:Пружинная шайба

Каталожный номер:GB93-76

Комплект:2

Примечание:10

№ на схеме:21

Наименование:Болт

Каталожный номер:GB21-76-Zn.D

Комплект:2

Примечание:М10х25

№ на схеме:22

Наименование:Краник

Каталожный номер:Q/SB152-64

Комплект:1

Примечание:3/8”

№ на схеме:23

Наименование:Пластина краника

Каталожный номер:YRTF*540002AZ

Комплект:2

Примечание:

№ на схеме:24

Наименование:Левая прижимная пластина

Каталожный номер:6RTF*540003AZ

Комплект:1

Примечание:
