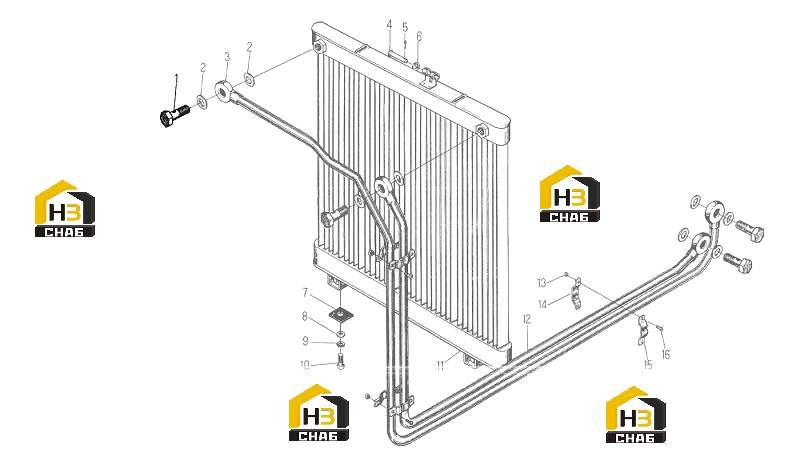

Радиатор маслянный и маслопровод в сборе

← Охладитель маслянный в сборе (установка) Помпа в сборе (установка), вентилятор и ремень в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Зажим трубки в сборе

Каталожный номер:6RTF*460400

Комплект:3

Примечание:

№ на схеме:0

Наименование:Масляный радиатор и магистраль в сборе

Каталожный номер:6RTF*460000-1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Блокировочный болт

Каталожный номер:54*08*406

Комплект:4

Примечание:

№ на схеме:2

Наименование:Уплотнительное кольцо

Каталожный номер:54*08*407

Комплект:8

Примечание:

№ на схеме:3

Наименование:Входная трубка в сборе

Каталожный номер:6RTF*460300-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Штифт

Каталожный номер:GB882-76

Комплект:1

Примечание:В8х35

№ на схеме:5

Наименование:Штифт

Каталожный номер:GB91-76

Комплект:1

Примечание:3х16

№ на схеме:6

Наименование:Шайба

Каталожный номер:GB95-76

Комплект:1

Примечание:8

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:54*08*407

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба

Каталожный номер:GB95-76

Комплект:2

Примечание:10

№ на схеме:9

Наименование:Пружинная шайба

Каталожный номер:GB93-76

Комплект:2

Примечание:10

№ на схеме:10

Наименование:Болт

Каталожный номер:GB21-76

Комплект:2

Примечание:М10х65

№ на схеме:11

Наименование:Масляный радиатор в сборе

Каталожный номер:6RTF*460100

Комплект:1

Примечание:

№ на схеме:12

Наименование:Выходная трубка в сборе

Каталожный номер:6RTF*460200-1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гайка

Каталожный номер:GB39-76

Комплект:6

Примечание:М5

№ на схеме:14

Наименование:Зажим, нижняя половина

Каталожный номер:6RTF*460402

Комплект:3

Примечание:

№ на схеме:15

Наименование:Зажим, верхняя половина

Каталожный номер:6RTF*460401

Комплект:3

Примечание:

№ на схеме:16

Наименование:Винт

Каталожный номер:GB65-76

Комплект:6

Примечание:М5х14
