Корпус маховика в сборе (часть 2)

← Корпус маховика в сборе (часть 1) Корпус маховика в сборе (часть 3) →

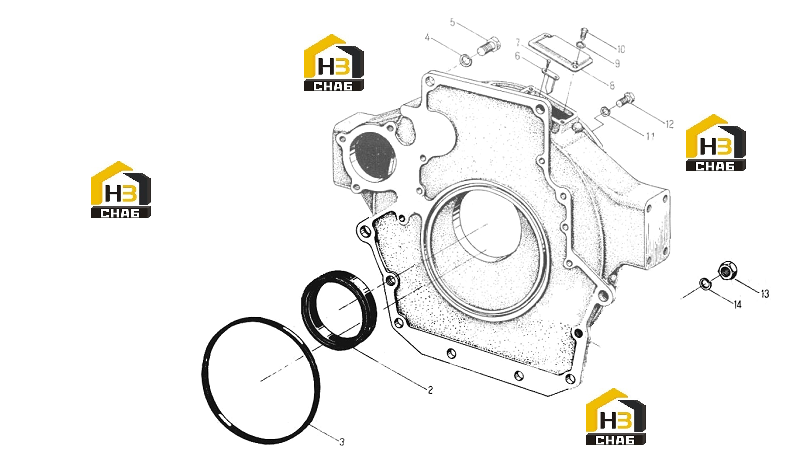

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Корпус маховика в сборе

Каталожный номер:6RG6*090000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Корпус маховика

Каталожный номер:6RG6*090001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Уплотнитель

Каталожный номер:LR090100

Комплект:1

Примечание:105х130х12

№ на схеме:3

Наименование:Уплотнительное О-Кольцо

Каталожный номер:LR090008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:8

Примечание:14

№ на схеме:5

Наименование:Болт

Каталожный номер:GB 21-76*8*8-Zn.D

Комплект:8

Примечание:М14х40

№ на схеме:6

Наименование:Указатель

Каталожный номер:4RG1*090004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:GB65-76-Zn.D

Комплект:2

Примечание:М4х8

№ на схеме:8

Наименование:Крышка смотрового отверстия

Каталожный номер:4RG1*090004

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:2

Примечание:6

№ на схеме:10

Наименование:Болт

Каталожный номер:GB 29-76-Zn.D

Комплект:2

Примечание:М6х12

№ на схеме:11

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:2

Примечание:10

№ на схеме:12

Наименование:Болт

Каталожный номер:GB 21-76

Комплект:7

Примечание:М10х30

№ на схеме:13

Наименование:Гайка

Каталожный номер:GB 54-76-Y

Комплект:2

Примечание:М16х1.5

№ на схеме:14

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:2

Примечание:16
