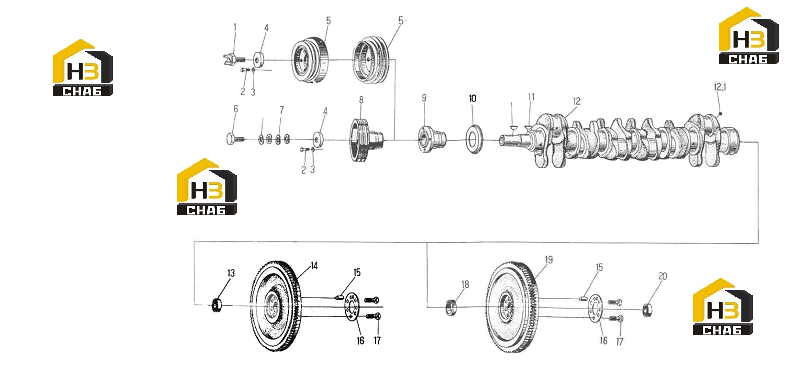

Коленвал и маховик в сборе

← Распредвал в сборе Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Шкив коленвала в сборе

Каталожный номер:6RTF*040200

Комплект:1

Примечание:

№ на схеме:0

Наименование:Коленвал и маховик в сборе

Каталожный номер:6RTF*040000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Винт коленвала

Каталожный номер:54*24*417A

Комплект:1

Примечание:

№ на схеме:1

Наименование:Винт коленвала

Каталожный номер:6RQ*040024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:GB 21-73-Zn.D

Комплект:4

Примечание:М10х25

№ на схеме:3

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:4

Примечание:10

№ на схеме:4

Наименование:Пластина коленвала

Каталожный номер:LR040007

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уменьшитель вибрации

Каталожный номер:6RQ2*040004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уменьшитель вибрации

Каталожный номер:6RTF*040250

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:GB 30-76*8*8-Zn.D

Комплект:4

Примечание:М16х1.5х55

№ на схеме:7

Наименование:Шайба

Каталожный номер:GB955-87

Комплект:1

Примечание:16

№ на схеме:8

Наименование:Шкив коленвала

Каталожный номер:4RG1 040003-1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Соединитель шкива

Каталожный номер:6RQ2*040204

Комплект:1

Примечание:

№ на схеме:9

Наименование:Соединитель шкива

Каталожный номер:6RQ9*040204

Комплект:1

Примечание:

№ на схеме:9

Наименование:Соединитель шкива

Каталожный номер:R040004 (I)

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пыльник шкива

Каталожный номер:R040012

Комплект:1

Примечание:

№ на схеме:11

Наименование:Круглый ключ

Каталожный номер:GB 1099-79

Комплект:2

Примечание:10х38

№ на схеме:12

Наименование:Коленвал

Каталожный номер:6RHZ 040001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Коленвал

Каталожный номер:6RC 0400001

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:Винтовая пробка

Каталожный номер:LR020109

Комплект:6

Примечание:135 мм Z 1/8”

№ на схеме:13

Наименование:Шарикоподшипник

Каталожный номер:GB 278-82

Комплект:1

Примечание:60205

№ на схеме:14

Наименование:Маховик в сборе

Каталожный номер:6RT8 040100-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Маховик в сборе

Каталожный номер:6RG6 040100-1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Штифт

Каталожный номер:GB 119-76

Комплект:1

Примечание:14gaх30

№ на схеме:16

Наименование:Шайба маховика

Каталожный номер:6RQJ*040005

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт маховика

Каталожный номер:RQ040021

Комплект:7

Примечание:

№ на схеме:18

Наименование:Уплотнительное кольцо

Каталожный номер:6RTF*040010

Комплект:1

Примечание:

№ на схеме:19

Наименование:Маховик в сборе

Каталожный номер:6RTF*040100-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шарикоподшипник

Каталожный номер:GB 278-82

Комплект:1

Примечание:80204
