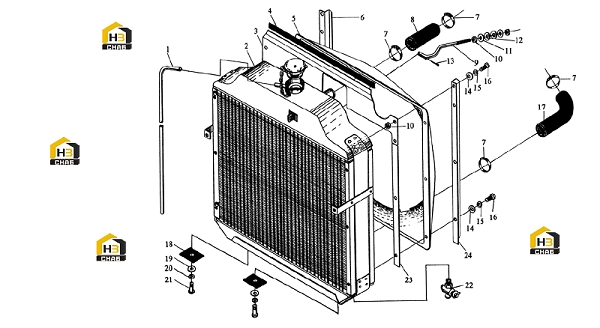

Узел установки радиатора

← Термостат в сборе Узел установки стартера, генератора и кронштейна →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Radiator installation assy

Каталожный номер:4RTF-540000AZ

Комплект:1

Примечание:

№ на схеме:1

Наименование:Water drain hose

Каталожный номер:6RTF-540001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator assembly

Каталожный номер:6RTF-540000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wind protecter

Каталожный номер:4RTF-540004AZ

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing strip

Каталожный номер:6RTF-540005AZ

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fan protect cage

Каталожный номер:4RTF-540001AZ

Комплект:1

Примечание:

№ на схеме:6

Наименование:Right pressing plate

Каталожный номер:6RTF-540007AZ

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hoop,rubber hose

Каталожный номер:JK2X

Комплект:4

Примечание:

№ на схеме:8

Наименование:Water inlet rubber hose,radiator

Каталожный номер:4RTF-540007AZ

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pull rod,radiator

Каталожный номер:4RTF-540009AZ

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:GB 52-76

Комплект:4

Примечание:M8

№ на схеме:11

Наименование:Washer

Каталожный номер:GB 849-88

Комплект:2

Примечание:8

№ на схеме:12

Наименование:Washer

Каталожный номер:GB 850-88

Комплект:2

Примечание:8

№ на схеме:13

Наименование:Cotter pin

Каталожный номер:GB 91-76

Комплект:1

Примечание:3×16

№ на схеме:14

Наименование:Washer

Каталожный номер:GB 95-76-Zn-D

Комплект:8

Примечание:8

№ на схеме:15

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:8

Примечание:8

№ на схеме:16

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:8

Примечание:M8×12

№ на схеме:17

Наименование:Water outlet pipe,radiator

Каталожный номер:4RTF-540006AZ

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber gasket

Каталожный номер:6RTF-540008AZ

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:GB 95-76-Zn-D

Комплект:2

Примечание:10

№ на схеме:20

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:2

Примечание:10

№ на схеме:21

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:2

Примечание:M10×25

№ на схеме:22

Наименование:Drain cock assembly

Каталожный номер:Q/SB152-64

Комплект:1

Примечание:3/8″

№ на схеме:23

Наименование:Pad

Каталожный номер:6RTF-540002AZ

Комплект:2

Примечание:

№ на схеме:24

Наименование:Left pressing plate

Каталожный номер:6RTF-540003AZ

Комплект:1

Примечание:
