Радиатор масляный и трубопровод в сборе

← Фильтр масляный в сборе Узел установки водяного насоса, вентилятора и шкива →

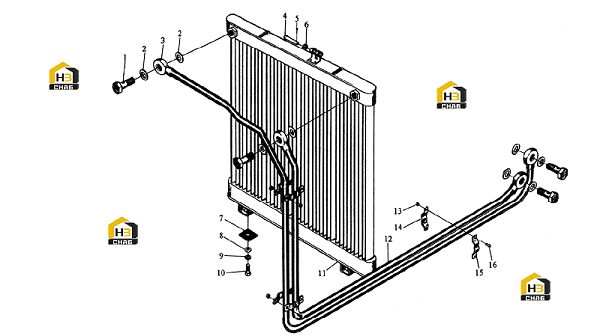

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Oil radiator installation and oil line assy

Каталожный номер:4RTF460000 1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Locking bolt

Каталожный номер:54-08-406

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:54-08-407

Комплект:8

Примечание:

№ на схеме:3

Наименование:Inlet pipe,oil radiator

Каталожный номер:4RTF460300

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin shaft

Каталожный номер:GB 882-76

Комплект:1

Примечание:8×35

№ на схеме:5

Наименование:Pin

Каталожный номер:GB 91-76

Комплект:1

Примечание:3×16

№ на схеме:6

Наименование:Spring washer

Каталожный номер:GB 95-76

Комплект:1

Примечание:8

№ на схеме:7

Наименование:Rubber gasket

Каталожный номер:6RTF460001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:GB 95-76

Комплект:2

Примечание:10

№ на схеме:9

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:2

Примечание:10

№ на схеме:10

Наименование:Bolt

Каталожный номер:GB 21-76

Комплект:2

Примечание:M10×25

№ на схеме:11

Наименование:Oil radiator assembly

Каталожный номер:6RTF460100

Комплект:1

Примечание:

№ на схеме:12

Наименование:Outlet pipe assembly,oil radiator

Каталожный номер:4RTF460200

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:GB 39-76

Комплект:6

Примечание:M5

№ на схеме:14

Наименование:Upper clamp

Каталожный номер:4RTF460401

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bottom clamp

Каталожный номер:4RTF460402

Комплект:3

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:GB 65-76

Комплект:6

Примечание:M5×14
