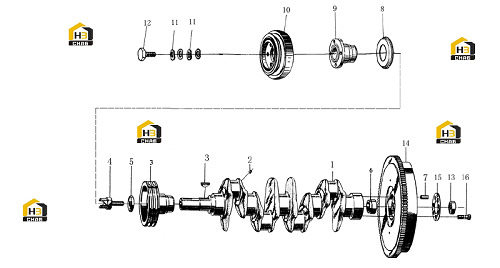

Маховик коленчатого вала в сборе

← Вал распределительный в сборе Шатун поршневой в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Crankshaft and flywheel assy

Каталожный номер:4RTF040000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB 30-76

Комплект:1

Примечание:M16×55

№ на схеме:2

Наименование:Plate,crankshaft jaw

Каталожный номер:LR040007

Комплект:1

Примечание:

№ на схеме:3

Наименование:Crankshaft pulley

Каталожный номер:4RG1-040003-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Semi-circular key

Каталожный номер:GB 1099-72

Комплект:2

Примечание:10×38

№ на схеме:5

Наименование:Crankshaft assembly

Каталожный номер:L4R0403(I)HJ

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:Screw plug

Каталожный номер:LR020109

Комплект:4

Примечание:Z 1/8″

№ на схеме:5.2-2

Наименование:Crankshaft

Каталожный номер:4RC040001

Комплект:1

Примечание:135mm

№ на схеме:5.2-1

Наименование:Crankshaft

Каталожный номер:L4R0403(I)HJ

Комплект:1

Примечание:125mm

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:4RTF-040010

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flywheel assembly

Каталожный номер:4RT3-040100-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flywheel assembly

Каталожный номер:4RTF-0400100-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:GB 119-76

Комплект:1

Примечание:14ga×30

№ на схеме:9

Наименование:Washer,flywheel bolt

Каталожный номер:R040005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:80303

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flywheel bolt

Каталожный номер:LR040009

Комплект:7

Примечание:

№ на схеме:12

Наименование:Flywheel assembly

Каталожный номер:4RG3-040100

Комплект:1

Примечание:

№ на схеме:13

Наименование:Crabkshaft pulley

Каталожный номер:6RG6-040003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hub,crankshaft pulley

Каталожный номер:R040004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Dust hood,pulley

Каталожный номер:R040012

Комплект:1

Примечание:
