Корпус заднего сальника (маховика) в сборе (часть 2)

← Корпус заднего сальника (маховика) в сборе (часть 1) Крышка головки блока цилиндров в сборе →

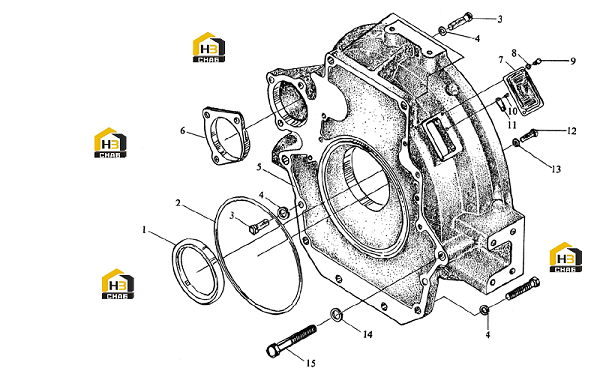

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Flywheel housing assy

Каталожный номер:4RT3-090000-2

Комплект:1

Примечание:

№ на схеме:1

Наименование:Oil seal

Каталожный номер:LR090100

Комплект:1

Примечание:105×130×12

№ на схеме:2

Наименование:O-ring

Каталожный номер:LR090008

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB 5782-86

Комплект:8

Примечание:M14×50

№ на схеме:4

Наименование:Washer

Каталожный номер:GB 93-87

Комплект:8

Примечание:14

№ на схеме:5

Наименование:Flywheel housing

Каталожный номер:4RT3-090001-2A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Intermidiate plate

Каталожный номер:4RTF-090009-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Observation port cover

Каталожный номер:4RG1-090003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:GB 93-87

Комплект:2

Примечание:6

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB 5781-86

Комплект:2

Примечание:M6×12

№ на схеме:10

Наименование:Screw

Каталожный номер:GB 67-85

Комплект:2

Примечание:M4×10

№ на схеме:11

Наименование:Pointer

Каталожный номер:4RG1-090004

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB 5783-86

Комплект:7

Примечание:M10×30

№ на схеме:13

Наименование:Washer

Каталожный номер:GB 93-87

Комплект:7

Примечание:10

№ на схеме:14

Наименование:Washer

Каталожный номер:GB 93-87

Комплект:2

Примечание:16

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB 5782-86

Комплект:2

Примечание:M016x90
