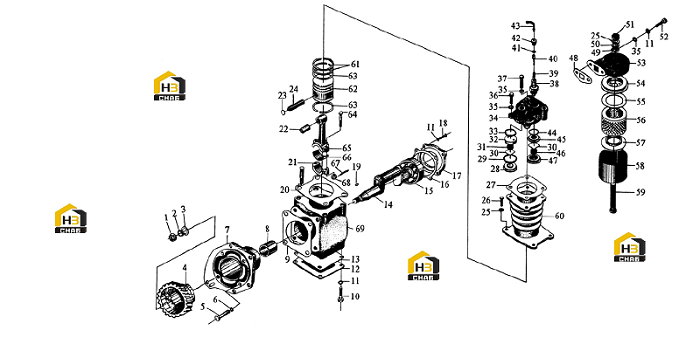

Компрессор воздушный в сборе

Каталожный номер:GB 859-76

Комплект:1

Примечание:14

№ на схеме:3

Каталожный номер:GB 97-76

Комплект:1

Примечание:14

№ на схеме:4

Наименование:Transmission gear

Каталожный номер:R060021A

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:GB 70-76

Комплект:4

Примечание:M8×45

№ на схеме:6

Каталожный номер:GB 859-76

Комплект:4

Примечание:8

№ на схеме:7

Наименование:Front cover

Каталожный номер:LR-350904A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Front bearing of

Каталожный номер:DIZ-350901-T004

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front gasket

Каталожный номер:LR-350903

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:GB 21-76

Комплект:4

Примечание:M8×15

№ на схеме:11

Каталожный номер:GB 93-76

Комплект:14

Примечание:8

№ на схеме:12

Наименование:Oil pan (Bottom plate)

Каталожный номер:LR -350906

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gsaket

Каталожный номер:LR -350907

Комплект:1

Примечание:

№ на схеме:14

Наименование:Crankshaft

Каталожный номер:LR-350908

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball bearing

Каталожный номер:GB 276-82

Комплект:1

Примечание:207

№ на схеме:16

Наименование:Gasket

Каталожный номер:LR -350910

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rear cover

Каталожный номер:LR -350909

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:GB 21-76

Комплект:4

Примечание:M8×20

№ на схеме:19

Наименование:Woodruff key

Каталожный номер:GB 1099-79

Комплект:1

Примечание:4×16

№ на схеме:20

Наименование:Gasket

Каталожный номер:DF-350901-1009

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connecting rod cap

Каталожный номер:DF-350903-2003

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connecting rod bush

Каталожный номер:DF-350903-2001A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Snap ring

Каталожный номер:GB 893-76

Комплект:2

Примечание:

№ на схеме:24

Наименование:Piston pin

Каталожный номер:DF-350903-1002

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:GB 93-76

Комплект:4

Примечание:10

№ на схеме:26

Каталожный номер:GB 21-76

Комплект:4

Примечание:M10×25

№ на схеме:27

Наименование:Cylinder head gasket

Каталожный номер:DF-350902-1002

Комплект:1

Примечание:

№ на схеме:28

Наименование:Exhaust valve seat

Каталожный номер:DF-350902-1008

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal ring,exhaust valve seat

Каталожный номер:DF-350902-1009

Комплект:1

Примечание:

№ на схеме:30

Наименование:Valve diaphragm

Каталожный номер:DF-350902-1005

Комплект:2

Примечание:

№ на схеме:31

Наименование:Exhaust valve spring

Каталожный номер:DF-350902-1011

Комплект:1

Примечание:

№ на схеме:32

Наименование:Guide seat,exhaust valve

Каталожный номер:DF-350902-1010

Комплект:1

Примечание:

№ на схеме:33

Наименование:Wave spring washer,exhaust Valve

Каталожный номер:DF-350902-1012

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cylinder head

Каталожный номер:DF-350902-1001

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:GB 97-76

Комплект:6

Примечание:8

№ на схеме:36

Каталожный номер:GB 5782-86

Комплект:2

Примечание:M8×20

№ на схеме:37

Каталожный номер:GB 5782-86

Комплект:2

Примечание:M8×50

№ на схеме:38

Наименование:Release valve body

Каталожный номер:DF -350902-2003

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring(Back space)

Каталожный номер:DF -350902-2005

Комплект:1

Примечание:

№ на схеме:40

Наименование:Valve lever

Каталожный номер:DF -350902-2004

Комплект:1

Примечание:

№ на схеме:41

Наименование:Seal ring

Каталожный номер:Q72316

Комплект:1

Примечание:

№ на схеме:42

Наименование:Dowel plug

Каталожный номер:DF -350902-2002

Комплект:1

Примечание:

№ на схеме:43

Наименование:Elbow

Каталожный номер:55-3506111

Комплект:1

Примечание:

№ на схеме:44

Наименование:Seal ring,intake valve seat

Каталожный номер:DF-350902-1004

Комплект:1

Примечание:

№ на схеме:45

Наименование:Intake valve seat

Каталожный номер:DF-350902-1003

Комплект:1

Примечание:

№ на схеме:46

Наименование:Intake valve spring

Каталожный номер:DF-350902-1006

Комплект:1

Примечание:

№ на схеме:47

Наименование:Guide seat,intake valev

Каталожный номер:DF-350902-1007

Комплект:1

Примечание:

№ на схеме:48

Наименование:Gasket,air cleaner

Каталожный номер:DF-350905-1007

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:DF-350905-1008

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:GB 97-76

Комплект:1

Примечание:10

№ на схеме:51

Наименование:Nut

Каталожный номер:GB 54-76

Комплект:1

Примечание:M10

№ на схеме:52

Каталожный номер:GB 21-76

Комплект:2

Примечание:M8×25

№ на схеме:53

Наименование:Air cleaner bottom seat

Каталожный номер:DF-350905-1001

Комплект:1

Примечание:

№ на схеме:54

Наименование:Barrier

Каталожный номер:DF-350905-1002

Комплект:1

Примечание:

№ на схеме:55

Наименование:Upper gasket,air cleaner

Каталожный номер:DF-350905-1003

Комплект:1

Примечание:

№ на схеме:56

Наименование:Filter element

Каталожный номер:DF-350905-1004B

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bottom gasket,air cleaner

Каталожный номер:DF-350905-1006

Комплект:1

Примечание:

№ на схеме:58

Наименование:Air cleaner body

Каталожный номер:DF-350905-1005B

Комплект:1

Примечание:

№ на схеме:59
