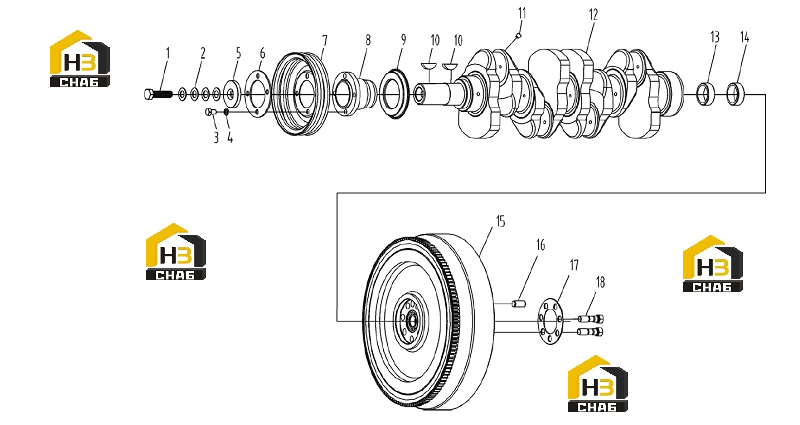

Вал коленчатый и маховик в сборе

← Вал распределительный в сборе Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Crankshaft and flywheel assembly Bolt M16x55x1.5

Каталожный номер:4RTF.040000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB21-76-ZnD

Комплект:1

Примечание:M16X55X1.5

№ на схеме:2

Наименование:Waved spring washer

Каталожный номер:GB/T955-87

Комплект:4

Примечание:16

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB/T5783-2000-10.9

Комплект:4

Примечание:M10x18

№ на схеме:4

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:10

№ на схеме:5

Наименование:Plate, Crankshaft jaw

Каталожный номер:L040007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate，crankshaft pulley

Каталожный номер:R040006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Crankshaft pulley

Каталожный номер:4RG1.040003-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hub, crankshaft pulley

Каталожный номер:R040004( I )

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dust hood,pulley

Каталожный номер:R040012

Комплект:1

Примечание:

№ на схеме:10

Наименование:Semi-circular

Каталожный номер:GB1099-72

Комплект:2

Примечание:10x38

№ на схеме:11-1

Наименование:Crankshaft

Каталожный номер:L4R040301A

Комплект:1

Примечание:

№ на схеме:11-2

Наименование:Screw plug

Каталожный номер:LR020109

Комплект:4

Примечание:NPT1x8

№ на схеме:12

Наименование:Crankshaft

Каталожный номер:4RC.040001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retaining ring

Каталожный номер:4RTF.040010

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flywheel assy

Каталожный номер:4RTF.040100-1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:GB/T119-76

Комплект:1

Примечание:14gax30

№ на схеме:17

Наименование:Washer,flywheel

Каталожный номер:R040005

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flywheel bolt

Каталожный номер:LR040021

Комплект:7

Примечание:
