Узел установки масляного насоса и фильтра

← Установка топливных труб низкого давления в сборе (часть 2) Фильтр масляный в сборе →

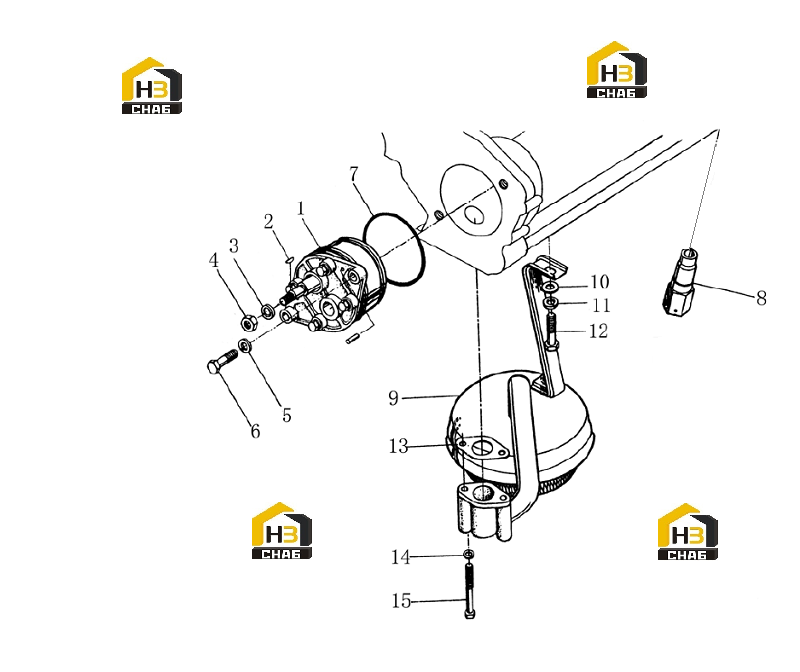

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil pump assembly

Каталожный номер:4RHZQ.410000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flat key

Каталожный номер:GB1096-79

Комплект:1

Примечание:C5X12

№ на схеме:3

Наименование:Spring washer

Каталожный номер:GB93-76

Комплект:1

Примечание:12

№ на схеме:4

Наименование:Nut

Каталожный номер:GB52-76

Комплект:1

Примечание:M12

№ на схеме:5

Наименование:Spring washer

Каталожный номер:GB93-76

Комплект:2

Примечание:10

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB21-76

Комплект:2

Примечание:M10X30

№ на схеме:7

Наименование:O-rubber sealing ring

Каталожный номер:R410001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pressare relies valve

Каталожный номер:LR412100-2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil saction strainer

Каталожный номер:4RG1.420100FE

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil saction strainer

Каталожный номер:4RG14.420100

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil saction strainer

Каталожный номер:L4R420100FE

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring washer

Каталожный номер:GB848-76

Комплект:1

Примечание:10

№ на схеме:11

Наименование:Spring washer

Каталожный номер:GB93-76

Комплект:1

Примечание:10

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB21-76

Комплект:1

Примечание:M10X20

№ на схеме:13

Наименование:Gasket oil suction pipe flange

Каталожный номер:R420001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring washer

Каталожный номер:GB93-76

Комплект:2

Примечание:8

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB21-76

Комплект:2

Примечание:M8X25
