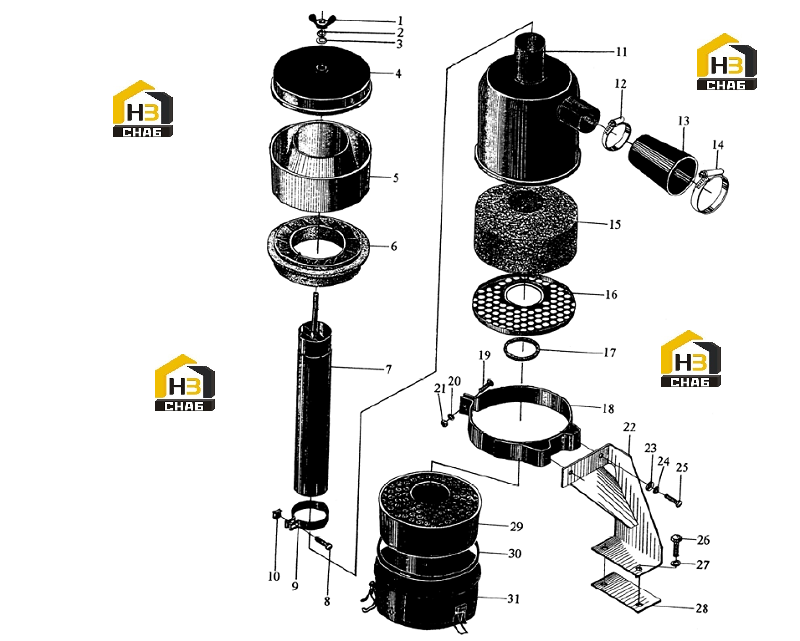

Установка воздухоочистителя в сборе (часть 2)

← Установка воздухоочистителя в сборе (часть 1) Установка воздухоочистителя в сборе (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:GB 62-76

Комплект:1

Примечание:M8

№ на схеме:2

Наименование:Washer

Каталожный номер:GB 97-76

Комплект:1

Примечание:8

№ на схеме:3

Наименование:Paper gasker

Каталожный номер:2410-0033

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover,preliminary filter

Каталожный номер:4115-0101

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust collector

Каталожный номер:4115-0102

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fan

Каталожный номер:4115-0103

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air inlet pipe assembly

Каталожный номер:4115-0200

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB 30-76

Комплект:1

Примечание:M8X30

№ на схеме:9

Наименование:Clamp

Каталожный номер:4115-0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:GB 39-76

Комплект:1

Примечание:M8

№ на схеме:11

Наименование:Body assembly

Каталожный номер:F3/4L912A-0200

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:JK-3X

Комплект:1

Примечание:64 〜76

№ на схеме:13

Наименование:Connecting hose

Каталожный номер:220006

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:JK-4X

Комплект:1

Примечание:80 〜92

№ на схеме:15

Наименование:Fine filter

Каталожный номер:F3/4L912-0101

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lower strainer,fine filter

Каталожный номер:F3/4L912-0102

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:F3/4L912-0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mounting bracket assembly

Каталожный номер:F3/4L912A-0900

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:GB 30-76

Комплект:1

Примечание:M6X30

№ на схеме:20

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:1

Примечание:6

№ на схеме:21

Наименование:Nut

Каталожный номер:GB 39-76

Комплект:1

Примечание:M6

№ на схеме:22

Наименование:Bracket assembly,air cleaner

Каталожный номер:65L-1109030

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:GB 97-76

Комплект:2

Примечание:8

№ на схеме:24

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:2

Примечание:8

№ на схеме:25

Наименование:Bolt

Каталожный номер:GB 21-76

Комплект:2

Примечание:M8X25

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB 21-76

Комплект:2

Примечание:M12X30

№ на схеме:27

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:2

Примечание:12

№ на схеме:28

Наименование:Gasket

Каталожный номер:65L-1109033

Комплект:1

Примечание:

№ на схеме:29

Наименование:Prefilter assembly

Каталожный номер:F3/4L912-0400

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing ring

Каталожный номер:F3/4L912-0001

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oil pan assembly

Каталожный номер:F3/4L912-0600

Комплект:1

Примечание:
