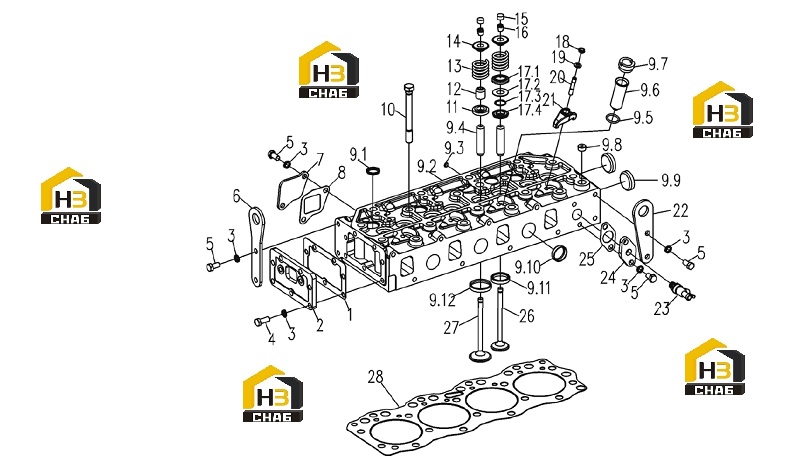

Головка блока цилиндров в сборе

← Генератор переменного тока и кронштейн в сборе Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Cylinder head with valve assembly

Каталожный номер:L4R0101HJ

Комплект:1

Примечание:

№ на схеме:0

Наименование:Cylinder head assembly

Каталожный номер:4RTF.010000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Gasket, Cap

Каталожный номер:R010024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap, front water outlet hole

Каталожный номер:R010023

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:15

Примечание:10

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:7

Примечание:M10X25

№ на схеме:5

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:M10X20

№ на схеме:6

Наименование:Front hoisting ear

Каталожный номер:6RT8.010009-FE

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cap, side water outlet hole

Каталожный номер:RT010021FE

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket, thermostat

Каталожный номер:6RTIII.530004FE

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder head mechanical

Каталожный номер:4RB.010100

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:assembly

Каталожный номер:YTQ031.2-1992

Комплект:4

Примечание:

№ на схеме:9.10

Наименование:Bowl plug

Каталожный номер:R010106

Комплект:3

Примечание:42

№ на схеме:9.11

Наименование:Bowl plug

Каталожный номер:R010103

Комплект:4

Примечание:35

№ на схеме:9.12

Наименование:Seat ring, inlet valve

Каталожный номер:R010102Y

Комплект:4

Примечание:

№ на схеме:9.2

Наименование:Bowl plug

Каталожный номер:4RB.010101

Комплект:1

Примечание:28

№ на схеме:9.3

Наименование:Cylinder head

Каталожный номер:R010107

Комплект:4

Примечание:

№ на схеме:9.4

Наименование:Bowl plug

Каталожный номер:R010104

Комплект:8

Примечание:10

№ на схеме:9.5

Наименование:Valve guide

Каталожный номер:YTQ020.2-1992

Комплект:4

Примечание:

№ на схеме:9.6

Наименование:O-sealing ring

Каталожный номер:LR010109

Комплект:4

Примечание:30X3.1

№ на схеме:9.7

Наименование:Sleeve, fuel injector

Каталожный номер:LR010111

Комплект:4

Примечание:

№ на схеме:9.8

Наименование:Injector stud bolt

Каталожный номер:YTQ021.1-1992

Комплект:1

Примечание:

№ на схеме:9.9

Наименование:Screw plug

Каталожный номер:R010105

Комплект:2

Примечание:Z1/2'

№ на схеме:10

Наименование:Bolt, cylinder head

Каталожный номер:RHZL010007

Комплект:18

Примечание:

№ на схеме:11

Наименование:Spacer, inlet valve spring

Каталожный номер:R010015Y

Комплект:4

Примечание:

№ на схеме:12

Наименование:Oil seal, valve

Каталожный номер:R010019Y

Комплект:4

Примечание:

№ на схеме:13

Наименование:Valve spring

Каталожный номер:LR010003Y

Комплект:8

Примечание:

№ на схеме:14

Наименование:Retainer, valve spring

Каталожный номер:R010004Y

Комплект:8

Примечание:

№ на схеме:15

Наименование:Valve cap

Каталожный номер:R010006

Комплект:8

Примечание:

№ на схеме:16

Наименование:Valve collet

Каталожный номер:R010005

Комплект:16

Примечание:

№ на схеме:17

Наименование:Valve rotocap assembly

Каталожный номер:R010300Y

Комплект:4

Примечание:

№ на схеме:17.1

Наименование:Upper seat,valve rotocap

Каталожный номер:R010301Y

Комплект:4

Примечание:

№ на схеме:17.2

Наименование:Thrust washer,valve rotocap spring

Каталожный номер:R010302

Комплект:4

Примечание:

№ на схеме:17.3

Наименование:Spring,valve rotocap

Каталожный номер:R010304

Комплект:4

Примечание:

№ на схеме:17.4

Наименование:Lower seat,valve rotocap

Каталожный номер:R010303

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:GB/T6175-2000

Комплект:4

Примечание:M8

№ на схеме:19

Наименование:Spherical washer

Каталожный номер:GB 849-1988

Комплект:4

Примечание:8

№ на схеме:20

Наименование:Stud,clamp plate of injector

Каталожный номер:R010018

Комплект:4

Примечание:

№ на схеме:21

Наименование:Clamp plate,injector

Каталожный номер:R010008

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hoisting ear

Каталожный номер:R010009

Комплект:1

Примечание:

№ на схеме:23

Наименование:Heater switch

Каталожный номер:WN4003-F-100

Комплект:1

Примечание:

№ на схеме:24

Наименование:Install plate,water valve of heater

Каталожный номер:1002/1202.81A.101

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gadket,water return adapter

Каталожный номер:R010013

Комплект:1

Примечание:

№ на схеме:26

Наименование:Exhaust valve

Каталожный номер:R010002

Комплект:4

Примечание:

№ на схеме:27

Наименование:Inlet valve

Каталожный номер:R010001Y

Комплект:4

Примечание:

№ на схеме:28

Наименование:Gasket,Cylinder head

Каталожный номер:RW41100100.11

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw plug

Каталожный номер:R010209

Комплект:2

Примечание:NPT3/8

№ на схеме:30

Наименование:Retaining ring

Каталожный номер:GB894.1-1986

Комплект:2

Примечание:25

№ на схеме:31

Наименование:Spring,rocker shaft

Каталожный номер:R010203

Комплект:2

Примечание:

№ на схеме:32

Наименование:end

Каталожный номер:R010204

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer,rocker shaft

Каталожный номер:R010201

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rocker shaft

Каталожный номер:R010250

Комплект:8

Примечание:

№ на схеме:34.1

Наименование:Rocker shaft assembly

Каталожный номер:R010252A

Комплект:8

Примечание:

№ на схеме:34.2

Наименование:Bush,rocker arm

Каталожный номер:R010251

Комплект:8

Примечание:

№ на схеме:35

Наименование:Rocker arm

Каталожный номер:R010206

Комплект:3

Примечание:

№ на схеме:36

Наименование:Seat,rocker shaft

Каталожный номер:R010016

Комплект:4

Примечание:

№ на схеме:37

Наименование:Stud,rocker shaft seat

Каталожный номер:GB/T6175-2000

Комплект:4

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:R010017

Комплект:4

Примечание:M10

№ на схеме:39

Наименование:Rubber sealing ring

Каталожный номер:GB/T923-1988

Комплект:4

Примечание:

№ на схеме:40

Наименование:Acorn nut

Каталожный номер:R010205

Комплект:1

Примечание:M10

№ на схеме:41

Наименование:Seat,rocker

Каталожный номер:GB/T6175-2000

Комплект:4

Примечание:

№ на схеме:42

Наименование:shaft(feeding oil)

Каталожный номер:GB/T75-1985

Комплект:4

Примечание:

№ на схеме:43

Наименование:Nut

Каталожный номер:R010202

Комплект:3

Примечание:M6

№ на схеме:44

Наименование:Nut

Каталожный номер:GB/T6176-2000

Комплект:8

Примечание:M6X16

№ на схеме:45

Наименование:Spring,rocker shaft

Каталожный номер:R010208

Комплект:8

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:GB/T848-1987

Комплект:4

Примечание:M10X1

№ на схеме:47

Наименование:Adjusting screw

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:
