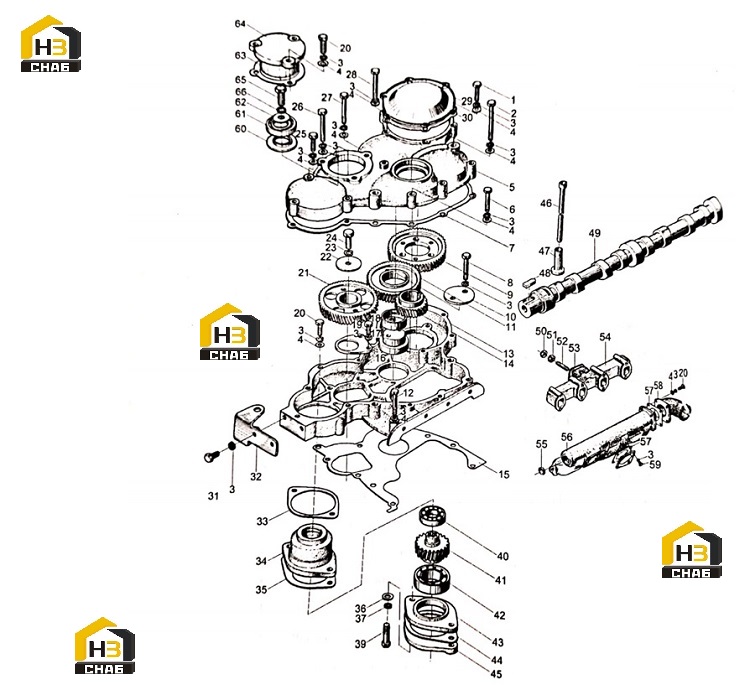

Система распределения воздуха и система передачи зубчатого колеса в сборе

← Шатун коленчатого вала в сборе Система охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:M8x35

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8x80

№ на схеме:3

Наименование:Spring washer

Каталожный номер:BG/T93-1987

Комплект:35

Примечание:8

№ на схеме:4

Наименование:Washer

Каталожный номер:GB/T97-1-1985

Комплект:25

Примечание:8-140HV

№ на схеме:5

Наименование:Gear homing cover

Каталожный номер:NB485BPG-16001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8x45

№ на схеме:7

Наименование:Gasket

Каталожный номер:NA485BPG-16002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8x50

№ на схеме:9

Наименование:Timing gear for injection pump

Каталожный номер:NA485BPG-02003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamping plate for liming idle gear

Каталожный номер:NA385B-02012

Комплект:1

Примечание:

№ на схеме:11

Наименование:Timing idle gear

Каталожный номер:NA485BPG-02006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:M8x50

№ на схеме:13

Наименование:Gear housing

Каталожный номер:NA485BPG-16003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Timing gear for crankshaft

Каталожный номер:NA485BPG-02007

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear housing gasket

Каталожный номер:NA485BPG-16009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Stopping plate for camshaft

Каталожный номер:NA358B-02008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Timing idle gear shaft

Каталожный номер:NA485BPG-02004A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Timing idle gear bush

Каталожный номер:NA485BPG-02005

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M8x20

№ на схеме:20

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:9

Примечание:M8x25

№ на схеме:21

Наименование:Camshaft timing gear

Каталожный номер:NA485 BPG-02009

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamping plate for camshaft tinging gear

Каталожный номер:NA385B-02011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:12

№ на схеме:24

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:M12x30

№ на схеме:25

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:M8x40

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8x65

№ на схеме:27

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:M8x60

№ на схеме:28

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M8x75

№ на схеме:29

Наименование:Adancer cover

Каталожный номер:NA385B-16005

Комплект:1

Примечание:

№ на схеме:30

Наименование:Adancer cover gasket

Каталожный номер:NA385B-16006

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M8x20

№ на схеме:32

Наименование:Electric generator

Каталожный номер:NA485BPG-53002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket gasket hydraulic pump gear

Каталожный номер:NA485BPG-16021

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracket, hydraulic pump gear

Каталожный номер:NA485BPG-16020

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connecting plate gasket, hydraulic pump

Каталожный номер:NA485BPG-16022

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:GB/T97-1-1985

Комплект:2

Примечание:

№ на схеме:37

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:10

№ на схеме:39

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M10x50

№ на схеме:40

Наименование:Bearing

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:6005

№ на схеме:41

Наименование:Hydraulic pump gear

Каталожный номер:NA485BPG-02017

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bearing

Каталожный номер:GB/T292-1994

Комплект:1

Примечание:7008C

№ на схеме:43

Наименование:Hydraulic pump connector plate

Каталожный номер:NA485BPG-16023

Комплект:1

Примечание:

№ на схеме:44

Наименование:Hydraulic pump gasket

Каталожный номер:NA485BPG-16024

Комплект:1

Примечание:

№ на схеме:45

Наименование:End cap

Каталожный номер:NA485BPG-16025

Комплект:1

Примечание:

№ на схеме:46

Наименование:Push rod

Каталожный номер:NA385B-06003

Комплект:8

Примечание:

№ на схеме:47

Наименование:Tappet

Каталожный номер:NA385B-06002

Комплект:8

Примечание:

№ на схеме:48

Наименование:Kep C

Каталожный номер:GB/T1096-1988

Комплект:1

Примечание:10x25

№ на схеме:49

Наименование:Camshaft

Каталожный номер:NB485BPG-06001

Комплект:1

Примечание:
