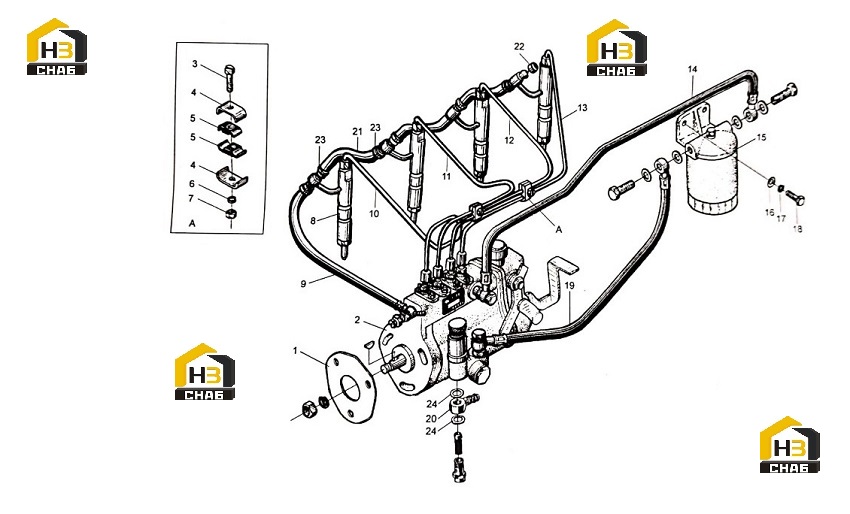

Система подачи топлива

← Система охлаждения Система смазки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:490B-16011-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Furl injection pump

Каталожный номер:NC485BPG-21000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB/T29-1-1988

Комплект:3

Примечание:M6x25

№ на схеме:4

Наименование:Clamp

Каталожный номер:490B-23501

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rubber gasket

Каталожный номер:490B-23502

Комплект:6

Примечание:

№ на схеме:6

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:3

Примечание:6

№ на схеме:7

Наименование:Nut M6

Каталожный номер:GB/T16172-2000

Комплект:3

Примечание:

№ на схеме:8

Наименование:Fuel injector

Каталожный номер:NC485BZL-22000

Комплект:4

Примечание:

№ на схеме:9

Наименование:Injector leak-off pipe

Каталожный номер:A490B-25100

Комплект:1

Примечание:

№ на схеме:10

Наименование:1st cylinder high pressure fuel tube

Каталожный номер:NC485B-23101

Комплект:1

Примечание:

№ на схеме:11

Наименование:2nd cylinder high pressure fuel tube

Каталожный номер:NC485B-23201

Комплект:1

Примечание:

№ на схеме:12

Наименование:3rd cylinder high pressure fuel tube

Каталожный номер:NC485B-23301

Комплект:1

Примечание:

№ на схеме:13

Наименование:4lh cylinder high pressure fuel tube

Каталожный номер:NC485B-23401

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel supply tube from fuel filter to injection pump

Каталожный номер:490B-25200

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel filter

Каталожный номер:490B-24000A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:GB/T97-1-2002

Комплект:2

Примечание:¥008

№ на схеме:17

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:8

№ на схеме:18

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M8x30

№ на схеме:19

Наименование:Fuel supply tube from supply pump to fuel filter

Каталожный номер:490B-25300

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fuel supply pump connector

Каталожный номер:490B-25401-1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sebific duct

Каталожный номер:498B-25002

Комплект:3

Примечание:

№ на схеме:22

Наименование:Leakproof cap

Каталожный номер:498B-25001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:498B-25004

Комплект:10

Примечание:

№ на схеме:24

Наименование:Springle Washer

Каталожный номер:JB/T982-1977

Комплект:2

Примечание:
