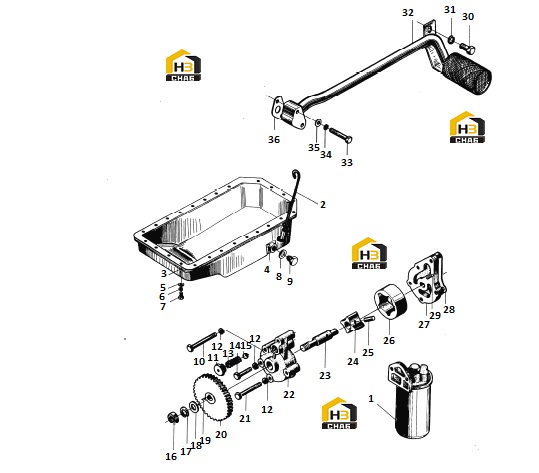

Система смазки

← Система топливная в сборе Стартер и генератор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil filter JX0810

Каталожный номер:490B-32000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil lever stick

Каталожный номер:NA485B-07200

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil sump gasket

Каталожный номер:NA485B-07002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil sump

Каталожный номер:NA485B-07100-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flat washer 8-140HV

Каталожный номер:GB/T97-1-1985

Комплект:26

Примечание:

№ на схеме:6

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:26

Примечание:

№ на схеме:7

Наименование:Bolt M8x16

Каталожный номер:GB/T5782-2000

Комплект:26

Примечание:

№ на схеме:8

Наименование:Seal ring 20

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:9

Наименование:Magnetic plug M20x1.5

Каталожный номер:JB2343-79

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x55

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure-limited valve

Каталожный номер:NA385B-31006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:

№ на схеме:13

Наименование:Pressure-limited spring

Каталожный номер:NA385B-31005

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M6x30

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel ball 10

Каталожный номер:GB/T308-1989

Комплект:1

Примечание:

№ на схеме:16

Наименование:Thin nut M10

Каталожный номер:GB/T6172-2000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring washer 10

Каталожный номер:GB/T859-1987

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10-140HV

Каталожный номер:GB/T848-1985

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wooddruff key 3x5x13

Каталожный номер:GB/T1099-1979

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil pump gear

Каталожный номер:NA385B-31007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6x50

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:

№ на схеме:22

Наименование:Oil pump housing

Каталожный номер:NA385B-31001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shaft oil pump

Каталожный номер:NA385B-31101

Комплект:1

Примечание:

№ на схеме:24

Наименование:Inner rotor

Каталожный номер:NA385B-31102

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:490B-31203

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ouer rotor

Каталожный номер:NA385B-31004

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil pump cover

Каталожный номер:NA385B-31002

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil pump gasket

Каталожный номер:NA385B-31003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin B4x12

Каталожный номер:GB/T119-1-2000

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil inlet pipe

Каталожный номер:NB485B-35200-1

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M6x40

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:34

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plain washer 6

Каталожный номер:GB/T97-1-1985

Комплект:2

Примечание:

№ на схеме:36

Наименование:Gasket

Каталожный номер:NB485B-35001

Комплект:1

Примечание:
