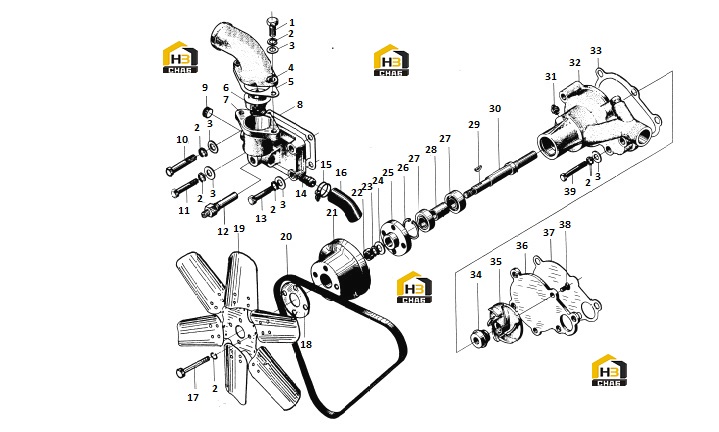

Система охлаждения

← Система газообменная Система топливная в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x20

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:14

Примечание:

№ на схеме:3

Наименование:Washer 8-140HV

Каталожный номер:GB/T97-1-1985

Комплект:10

Примечание:

№ на схеме:4

Наименование:Thermostat cover

Каталожный номер:NA385B-43001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thermostat cover gasket

Каталожный номер:NA385B-43003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Thermostat(1052A)

Каталожный номер:NA385B-43002

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thermostat housing

Каталожный номер:NA385B-43010

Комплект:1

Примечание:

№ на схеме:8

Наименование:Thermostat housing gasket

Каталожный номер:NA385B-43005

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug NPT3/8

Каталожный номер:490B-43008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8x45

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x40

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Transducer water temperature

Каталожный номер:NA385B-43009

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x35

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Union

Каталожный номер:NA385B-43012

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose clamp 26

Каталожный номер:ZBT32005-1-88

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber hose

Каталожный номер:NA385B-43007

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fan adaptor

Каталожный номер:490B-41003-2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fan

Каталожный номер:490B-41100-2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fan belt 15x9x970

Каталожный номер:HG4-401-74

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fan pulley

Каталожный номер:NA385B-41002

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flat washer 10-140HV

Каталожный номер:GB/T97-1-1985

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fan pulley hub

Каталожный номер:NA385B-42001

Комплект:1

Примечание:

№ на схеме:26

Наименование:Elastie retainer internal 35

Каталожный номер:GB/T893-1-1986

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ball bearing 6202-Z

Каталожный номер:GB/T276-1994

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bearing spacer sleeve

Каталожный номер:NA385B-42003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Woodruff key 4x6.5x16

Каталожный номер:GB/T1099-1979

Комплект:1

Примечание:

№ на схеме:30

Наименование:Water pump shaft

Каталожный номер:NA385B-42002

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oil cap 90° M8x1

Каталожный номер:GB1153-79

Комплект:1

Примечание:

№ на схеме:32

Наименование:Water pump housing

Каталожный номер:NA385B-42004

Комплект:1

Примечание:

№ на схеме:33

Наименование:Water pump housing gasket

Каталожный номер:NA385B-42005

Комплект:1

Примечание:

№ на схеме:34

Наименование:Water seal IF-12

Каталожный номер:NA385B-42009

Комплект:1

Примечание:

№ на схеме:35

Наименование:Water pump impeller

Каталожный номер:NA385B-42008

Комплект:1

Примечание:

№ на схеме:36

Наименование:Linking plate,water pump

Каталожный номер:NA385B-42006

Комплект:1

Примечание:

№ на схеме:37

Наименование:Linking plate gasket

Каталожный номер:NA385B-42007

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flat head cap screw M6x12

Каталожный номер:GB/T68-1985

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M8x50

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:
