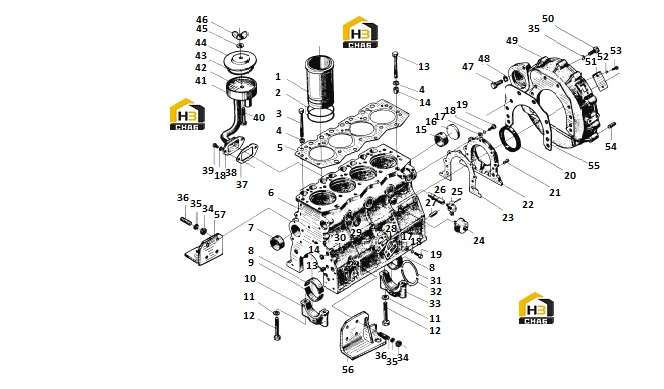

Блок цилиндров в сборе

← Комплектующие головки блока цилиндров Комплектующие коленчатого вала и шатуна →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:NA385B-01005

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cylinder liner water seal

Каталожный номер:490B-01006

Комплект:8

Примечание:

№ на схеме:3

Наименование:Cylinder head bolt (long)

Каталожный номер:NA385B-01002

Комплект:14

Примечание:

№ на схеме:4

Наименование:Washer for cylinder head bolt

Каталожный номер:NA385B-01044

Комплект:18

Примечание:

№ на схеме:5

Наименование:Cylinder head gasket

Каталожный номер:NA485B-01004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cylinder block

Каталожный номер:NA485B-01101

Комплект:1

Примечание:

№ на схеме:7

Наименование:Camshaft bush

Каталожный номер:NA485BPG-01103

Комплект:1

Примечание:

№ на схеме:8

Наименование:Main bearing, upper half

Каталожный номер:NA85B-01034

Комплект:5

Примечание:

№ на схеме:9

Наименование:Main bearing, lower half

Каталожный номер:NA385B-01033

Комплект:5

Примечание:

№ на схеме:10

Наименование:Main bearing cover

Каталожный номер:NA385B-01104

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer for main bearing

Каталожный номер:NA385B-01105

Комплект:10

Примечание:

№ на схеме:12

Наименование:Bolt for main bearing cover

Каталожный номер:NA385B-01106

Комплект:10

Примечание:

№ на схеме:13

Наименование:Cylinder head bolt (short)

Каталожный номер:NA385B-01003

Комплект:4

Примечание:

№ на схеме:14

Наименование:Cylinder head pin bush

Каталожный номер:NA385B-01013

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rear camshaft bush

Каталожный номер:NA485BPG-01109

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bowl plug

Каталожный номер:NA385B-01108

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 8-140HV

Каталожный номер:GB/T97-1-1985

Комплект:13

Примечание:

№ на схеме:18

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:15

Примечание:

№ на схеме:19

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:20

Наименование:Oil seal 85x110x12

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin A8x16

Каталожный номер:GB/T119-1-2000

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rear oil seal cap

Каталожный номер:NA385B-01024

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rear oil seal cap gasket

Каталожный номер:NA385B-01025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Transrucer oil pressure 303

Каталожный номер:490B-01078

Комплект:1

Примечание:

№ на схеме:25

Наименование:Drain cork

Каталожный номер:485-01100

Комплект:1

Примечание:

№ на схеме:26

Наименование:Linking tube of drain cork

Каталожный номер:NA385B-01014

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin A10x20

Каталожный номер:GB/T119-1-2000

Комплект:2

Примечание:

№ на схеме:28

Наименование:Oil filter gasket

Каталожный номер:NA385B-01073

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bowl plug 30

Каталожный номер:ZBT32003-88

Комплект:8

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:NA385B-01110

Комплект:5

Примечание:

№ на схеме:31

Наименование:Crankshaft thrust bearing (upper)

Каталожный номер:NA385B-01026

Комплект:2

Примечание:

№ на схеме:32

Наименование:Crankshaft thrust bearing (lower)

Каталожный номер:NA385B-01022

Комплект:2

Примечание:

№ на схеме:33

Наименование:Rear main bearing cap

Каталожный номер:NA385B-01107

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:6

Примечание:

№ на схеме:35

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:16

Примечание:

№ на схеме:36

Наименование:Bolt GM10-M10x25-8.8

Каталожный номер:GB/T898-1988

Комплект:6

Примечание:

№ на схеме:37

Наименование:Cover gasket

Каталожный номер:NA385B-34001

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cover plate

Каталожный номер:NA385B-34002

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:40

Наименование:Screw M6x45

Каталожный номер:GB/T65-2000

Комплект:1

Примечание:

№ на схеме:41

Наименование:Lower body, air intake device

Каталожный номер:490B-34006

Комплект:1

Примечание:

№ на схеме:42

Наименование:Filter net

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:490B-34009

Комплект:1

Примечание:

№ на схеме:44

Наименование:Upper cover,air intake device

Каталожный номер:490B-34005

Комплект:1

Примечание:

№ на схеме:45

Наименование:Washer 6-140HV

Каталожный номер:GB/T97-1-1985

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nut M6

Каталожный номер:GB/T62-1988

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M12x30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:48

Наименование:Spring washer 12

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:49

Наименование:Flywheel housing

Каталожный номер:NA485BPG-13001-1

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt M10x30

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:51

Наименование:Cover,inspction window

Каталожный номер:NA385B-13003

Комплект:1

Примечание:

№ на схеме:52

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:53

Наименование:Screw M6x10

Каталожный номер:GB/T67-2000

Комплект:2

Примечание:

№ на схеме:54

Наименование:Pin A10x25

Каталожный номер:GB/T120-1-2000

Комплект:2

Примечание:

№ на схеме:55

Наименование:Housing pad

Каталожный номер:NA385B-13004

Комплект:1

Примечание:

№ на схеме:56

Наименование:Front bracket,engine

Каталожный номер:NA485BPG-15200

Комплект:1

Примечание:

№ на схеме:57

Наименование:Left front bracket, engine

Каталожный номер:NA485BPG-15100

Комплект:1

Примечание:
