Генератор в сборе

← Двигатель пусковой в сборе Фильтр масляный в сборе →

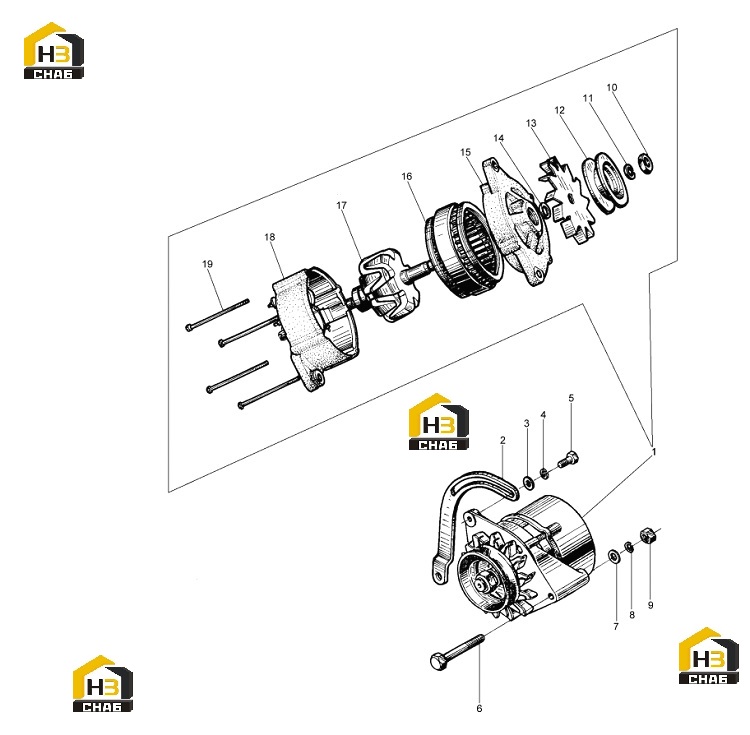

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Charging gengerator

Каталожный номер:490B-52000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Adjusting lever for generator

Каталожный номер:495BT-53001-1

Комплект:1

Примечание:498BT

№ на схеме:2

Наименование:Adjusting lever for generator

Каталожный номер:495B-53001

Комплект:1

Примечание:498BPG

№ на схеме:3

Наименование:Washer 8

Каталожный номер:GB/T97.1-1985

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x80

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:GB/T97.1-1985

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut 10

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M16

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket 16

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pulley

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fan

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:Inside spacer

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Drive housing assembly

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Stator assembly

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rotor assembly

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Drive end assembly

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tightening bolt M5

Каталожный номер:

Комплект:4

Примечание:
