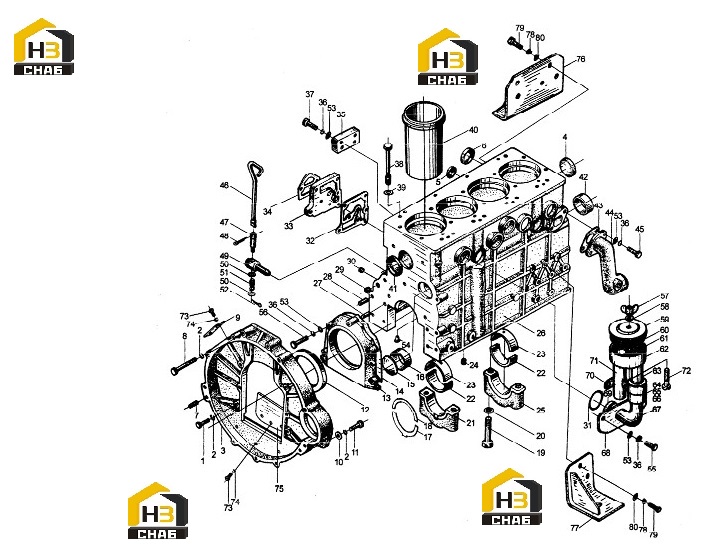

Корпус в сборе 495bpg

← Фильтр масляный, стартер и генератор Корпус в сборе 495bt →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x32

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:2

Наименование:Spring washer 12

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:3

Наименование:Flywheel housing

Каталожный номер:490B-13001A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug 50

Каталожный номер:495B-01047

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug 20

Каталожный номер:490B-03017

Комплект:3

Примечание:

№ на схеме:6

Наименование:Plug 40

Каталожный номер:490B-01079

Комплект:10

Примечание:

№ на схеме:7

Наименование:Pin A10x25

Каталожный номер:GB/T120.1-2000

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x65

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cover, inspection hole

Каталожный номер:490B-13003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12

Каталожный номер:GB/T97.1-1985

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bolt M12x28

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil seal 100x125x12

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil seal seat

Каталожный номер:490B-01024A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:490B-01025

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug 58

Каталожный номер:490B-01009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear camshaft bushing

Каталожный номер:495B-01008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lower thrust bearing

Каталожный номер:495B-01022A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Upper thrust bearing

Каталожный номер:495B-01026A

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:490B-01019A

Комплект:10

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:490B-01018

Комплект:10

Примечание:

№ на схеме:21

Наименование:Rear bearing cap

Каталожный номер:495B-01023A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Main bearing,lower half

Каталожный номер:495B-01033A

Комплект:5

Примечание:

№ на схеме:23

Наименование:Main bearing,upper half

Каталожный номер:495B-01034A

Комплект:5

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:490B-01027

Комплект:1

Примечание:

№ на схеме:25

Наименование:Main bearing cover

Каталожный номер:495B-01032A

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cylinder block

Каталожный номер:495B-01001A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin B8x20

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin B10x25

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plug 15

Каталожный номер:490B-01080

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug R1/8

Каталожный номер:490B-01029

Комплект:6

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:490B-34009

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil filter gasket

Каталожный номер:490B-01071

Комплект:1

Примечание:

№ на схеме:33

Наименование:Oil filter back plate

Каталожный номер:490B-01072

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:490B-01073

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fuel filter back plate

Каталожный номер:490B-01076B

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:11

Примечание:

№ на схеме:37

Наименование:Bolt M8x22

Каталожный номер:GB/T5783-2000

Комплект:5

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:490B-01003

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:490B-01002

Комплект:14

Примечание:

№ на схеме:39

Наименование:Washer for cylinder head bolt

Каталожный номер:490B-01044

Комплект:-

Примечание:

№ на схеме:40

Наименование:Cylinder liner

Каталожный номер:495B-01005A

Комплект:4

Примечание:

№ на схеме:41

Наименование:Plug 60

Каталожный номер:495B-01050

Комплект:1

Примечание:

№ на схеме:42

Наименование:Camshaft bushing

Каталожный номер:495B-01007

Комплект:2

Примечание:

№ на схеме:43

Наименование:Gasket

Каталожный номер:490B-01012

Комплект:1

Примечание:

№ на схеме:44

Наименование:Water pipe

Каталожный номер:490B-01011-8

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt M8x22

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:46

Наименование:Drain cock handle

Каталожный номер:490B-01101

Комплект:1

Примечание:

№ на схеме:47

Наименование:Drain cock core

Каталожный номер:490B-01103

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pin 3.2x22

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:49

Наименование:Valve body

Каталожный номер:495B-01102

Комплект:1

Примечание:

№ на схеме:50

Наименование:Washer 6-140HV

Каталожный номер:GB/T848-1985

Комплект:2

Примечание:

№ на схеме:51

Наименование:Spring

Каталожный номер:490B-01104

Комплект:1

Примечание:

№ на схеме:52

Наименование:Pin 1.6x12

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:53

Наименование:Washer 8-140HV

Каталожный номер:GB/T97.1-1985

Комплект:11

Примечание:

№ на схеме:54

Наименование:Oil injector

Каталожный номер:495B-01015

Комплект:4

Примечание:

№ на схеме:55

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:56

Наименование:Bolt M8x30

Каталожный номер:GB/T5783-2000

Комплект:5

Примечание:

№ на схеме:57

Наименование:Nut M6

Каталожный номер:GB/T62-1988

Комплект:1

Примечание:

№ на схеме:58

Наименование:Washer 6-140HV

Каталожный номер:GB/T97.1-1985

Комплект:1

Примечание:

№ на схеме:59

Наименование:Upper cover, air intake device

Каталожный номер:490B-34005

Комплект:1

Примечание:

№ на схеме:60

Наименование:Seal ring

Каталожный номер:490B-34008

Комплект:1

Примечание:

№ на схеме:61

Наименование:Filter(I)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:62

Наименование:Lower parts of breath adapter

Каталожный номер:490B-34006

Комплект:1

Примечание:

№ на схеме:63

Наименование:Air vent(II)

Каталожный номер:490B-34013

Комплект:1

Примечание:

№ на схеме:64

Наименование:Transition pipe

Каталожный номер:490B-34010

Комплект:2

Примечание:

№ на схеме:65

Наименование:Strut

Каталожный номер:490B-34011

Комплект:1

Примечание:

№ на схеме:66

Наименование:Filter(II)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:67

Наименование:Air vent(III)

Каталожный номер:490B-34012

Комплект:1

Примечание:

№ на схеме:68

Наименование:Plate

Каталожный номер:495B-34003

Комплект:1

Примечание:

№ на схеме:69

Наименование:Inlet drive pipe

Каталожный номер:495B-34004

Комплект:1

Примечание:

№ на схеме:70

Наименование:Fixed plate

Каталожный номер:490B-34002A

Комплект:1

Примечание:

№ на схеме:71

Наименование:Air vent(I)

Каталожный номер:495B-34007

Комплект:1

Примечание:

№ на схеме:72

Наименование:Screw M6x50

Каталожный номер:GB/T67-2000

Комплект:1

Примечание:

№ на схеме:73

Наименование:Screw M6x10

Каталожный номер:GB/T67-2000

Комплект:5

Примечание:

№ на схеме:74

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:

№ на схеме:75

Наименование:Plate

Каталожный номер:490B-13002

Комплект:1

Примечание:

№ на схеме:76

Наименование:Engine front bracket (left)

Каталожный номер:495BPG-15200

Комплект:1

Примечание:

№ на схеме:77

Наименование:Engine front bracket (right)

Каталожный номер:495BPG-15100

Комплект:1

Примечание:

№ на схеме:78

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:79

Наименование:Bolt M10x25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:80

Наименование:Washer 10-140HV

Каталожный номер:GB/T97.1-1985

Комплект:8

Примечание:
