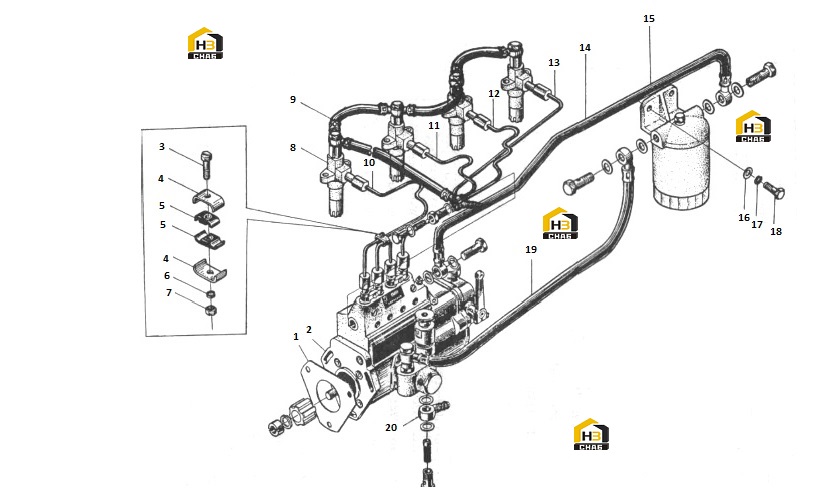

Система топливная в сборе

← Система охлаждения, водяная помпа и вентилятор в сборе Фильтр масляный, стартер и генератор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:490B-21002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel injection pump

Каталожный номер:490B-21001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M6X25

Каталожный номер:GB/T29-1-1988

Комплект:3

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:490B-23501

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rubber gasket

Каталожный номер:490B-23502

Комплект:6

Примечание:

№ на схеме:6

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:3

Примечание:

№ на схеме:7

Наименование:Nut M6

Каталожный номер:GB/T6172-2000

Комплект:3

Примечание:

№ на схеме:8

Наименование:Fuel injector

Каталожный номер:490B-22000

Комплект:4

Примечание:

№ на схеме:9

Наименование:Injector leak-off pipe

Каталожный номер:490B-25100-2

Комплект:1

Примечание:

№ на схеме:10

Наименование:1st cylinder high pressure fuel tube

Каталожный номер:490B-23100

Комплект:1

Примечание:

№ на схеме:11

Наименование:2nd cylinder high pressure fuel tube

Каталожный номер:490B-23200

Комплект:1

Примечание:

№ на схеме:12

Наименование:3rd cylinder high pressure fuel tube

Каталожный номер:490B-23300

Комплект:1

Примечание:

№ на схеме:13

Наименование:4th cylinder high pressure fuel tube

Каталожный номер:490B-23400

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel supply tube from fuel filter to injection pump

Каталожный номер:490B-25200

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel filter

Каталожный номер:490B-24000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:GB/T97-1-1985

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M8X30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fuel supply tube from supply pump to fuel filter

Каталожный номер:490B-25300

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fuel supply pump connector

Каталожный номер:490B-25401-4

Комплект:1

Примечание:
