Поршень в сборе

Поршень в сборе

← Картер двигателя в сборе Коленвал с маховиком в сборе →

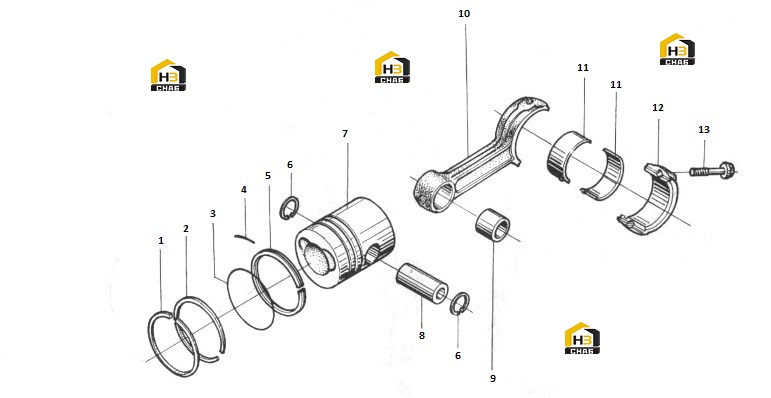

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Compression ring (top)
Каталожный номер:490B-04002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Compression ring (second)
Каталожный номер:490B-04003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spiral expansion spring
Каталожный номер:490B-04102
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:490B-04103
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Oil ring body
Каталожный номер:490B-04101
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Snap ring
Каталожный номер:490B-04013
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Piston
Каталожный номер:490B-04001B
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Piston pin
Каталожный номер:490B-04004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connecting rod bush
Каталожный номер:490B-04005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connecting rod
Каталожный номер:490B-04201
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connecting rod bearing
Каталожный номер:490B-04007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connecting rod cap
Каталожный номер:490B-04202
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connecting rod bolt
Каталожный номер:490B-04009
Комплект:8
Примечание:
