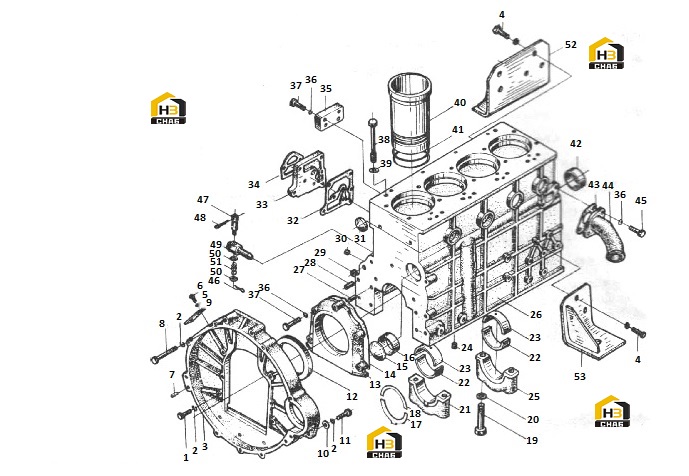

Головка блока цилиндров с маховиком в сборе

← Фильтр масляный, стартер и генератор в сборе Агрегат газораспределительной системы головки в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12X32

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:2

Наименование:Spring washer 12

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:

№ на схеме:3

Наименование:Flywheel housing

Каталожный номер:490B-13001A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:5

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M6X10

Каталожный номер:GB/T67-2000

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin A10X25

Каталожный номер:GB/T120-2000

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12X45

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cover, inspection hole

Каталожный номер:490B-13003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12

Каталожный номер:GB/T848-1985

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt M12X30

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil seal 100X125X12

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil seal seat

Каталожный номер:490B-01024A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:490B-01025

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug 58

Каталожный номер:490B-01009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:490B-01008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lower thrust bushing

Каталожный номер:490B-01022

Комплект:2

Примечание:

№ на схеме:18

Наименование:Upper thrust bushing

Каталожный номер:490B-01026

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:490B-01019

Комплект:10

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:490B-01018

Комплект:10

Примечание:

№ на схеме:21

Наименование:Rear main bearing cover

Каталожный номер:49CB-01023

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lower half, main bearing

Каталожный номер:490B-01033

Комплект:5

Примечание:

№ на схеме:23

Наименование:Upper half,main bearing

Каталожный номер:490B-01034

Комплект:5

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:490B-01027

Комплект:1

Примечание:

№ на схеме:25

Наименование:Main bearing cover

Каталожный номер:490B-01032

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cylinder body

Каталожный номер:490B-01001

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin B8X20

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin B10X24

Каталожный номер:GB/T119.2-2000

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plug 15

Каталожный номер:490B-01080

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug RJ4

Каталожный номер:490B-01029

Комплект:6

Примечание:

№ на схеме:31

Наименование:Plug 40

Каталожный номер:490B-01079

Комплект:4

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:490B-01071

Комплект:1

Примечание:

№ на схеме:33

Наименование:Oil filter back plate

Каталожный номер:490B-01072

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:490B-01073

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fuel filter back plate

Каталожный номер:490B-01076B

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:15

Примечание:

№ на схеме:37

Наименование:Bolt M10X22

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:490B-01002

Комплект:14

Примечание:

№ на схеме:38.1

Наименование:Bolt

Каталожный номер:490B-01003

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:490B-01044

Комплект:18

Примечание:

№ на схеме:40

Наименование:Cylinder liner

Каталожный номер:490B-01005

Комплект:4

Примечание:

№ на схеме:41

Наименование:Water seal ring

Каталожный номер:490B-01006

Комплект:8

Примечание:

№ на схеме:42

Наименование:Camshaft bushing

Каталожный номер:490B-01007

Комплект:2

Примечание:

№ на схеме:43

Наименование:Gasket

Каталожный номер:490B-01012

Комплект:1

Примечание:

№ на схеме:44

Наименование:Water pipe

Каталожный номер:490B-01011

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:

Примечание:

№ на схеме:46

Наименование:Pin 1X12

Каталожный номер:GB/T91-2000

Комплект:1

Примечание:

№ на схеме:47

Наименование:Drain cock core

Каталожный номер:485-01103

Комплект:1

Примечание:

№ на схеме:48

Наименование:Drain cock handle

Каталожный номер:485-01101

Комплект:1

Примечание:

№ на схеме:49

Наименование:Cock body

Каталожный номер:485-01102

Комплект:1

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:GB/T97-1-1985

Комплект:2

Примечание:

№ на схеме:51

Наименование:Spring

Каталожный номер:485-01104

Комплект:1

Примечание:

№ на схеме:52

Наименование:Front bracket (left)

Каталожный номер:490BPG-15200

Комплект:1

Примечание:

№ на схеме:53

Наименование:Front bracket (right)

Каталожный номер:490BPG-15100A

Комплект:1

Примечание:
