Коленвал с маховиком в сборе

← Поршень в сборе Система передаточная в сборе →

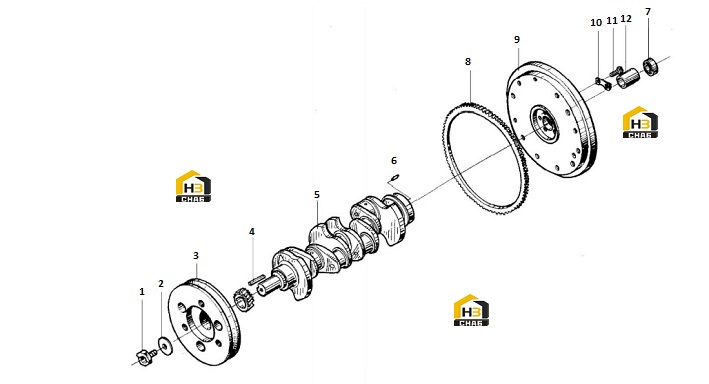

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Starting pawl

Каталожный номер:490B-05008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer, starting pawl

Каталожный номер:490B-05007

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-belt

Каталожный номер:490B-05006-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Key C12x63

Каталожный номер:GB1096-1979

Комплект:1

Примечание:

№ на схеме:5

Наименование:Crankshaft

Каталожный номер:490B-05004D

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin B10x24

Каталожный номер:GB/T119-2-2000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing 80203

Каталожный номер:GB/T278-1989

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flywheel ring gear

Каталожный номер:490B-05102

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flywheel

Каталожный номер:490B-05101-7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Safe plate

Каталожный номер:490B-05001-1

Комплект:3

Примечание:

№ на схеме:11

Наименование:Flywheel bolt

Каталожный номер:490BT-05002

Комплект:6

Примечание:

№ на схеме:12

Наименование:Flywheel bearing retainer

Каталожный номер:490B-13006-1

Комплект:1

Примечание:
