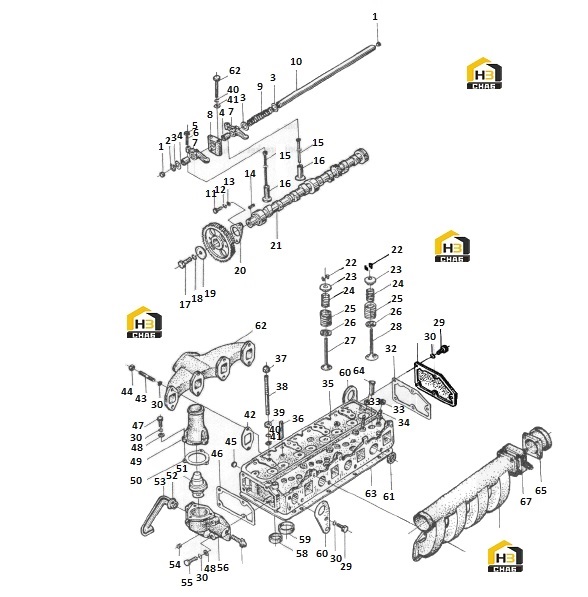

Агрегат газораспределительной системы головки в сборе

← Головка блока цилиндров с маховиком в сборе Картер двигателя в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug 12

Каталожный номер:490B-03018

Комплект:2

Примечание:

№ на схеме:2

Наименование:Snap ring 20

Каталожный номер:GB/T894-1-1986

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 20

Каталожный номер:GB/T848-1985

Комплект:8

Примечание:

№ на схеме:4

Наименование:Valve rocker arm bushing

Каталожный номер:490B-03212A

Комплект:8

Примечание:

№ на схеме:5

Наименование:Nut M8x1

Каталожный номер:GB/T6171-2000

Комплект:8

Примечание:

№ на схеме:6

Наименование:Adjusting screw for valve clearance

Каталожный номер:490B-03201

Комплект:8

Примечание:

№ на схеме:7

Наименование:Valve rocker arm

Каталожный номер:490B-03211A

Комплект:8

Примечание:

№ на схеме:8

Наименование:Seat

Каталожный номер:490B-03202

Комплект:4

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:490B-03203

Комплект:3

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:490B-03204

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x18

Каталожный номер:GB/T5783-2000

Комплект:9

Примечание:

№ на схеме:12

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:17

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:GB/T97-1-1985

Комплект:2

Примечание:

№ на схеме:14

Наименование:Key C8x32

Каталожный номер:CB/T1096-1979

Комплект:1

Примечание:

№ на схеме:15

Наименование:Push rod

Каталожный номер:490B-06003

Комплект:8

Примечание:

№ на схеме:16

Наименование:Push tappet

Каталожный номер:490B-06002

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M12x45

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring washer 12

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stopping plale for camshall timing gear

Каталожный номер:490B-02011

Комплект:1

Примечание:

№ на схеме:20

Наименование:Thrust plate for camshaft

Каталожный номер:490B-02008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Camshaft

Каталожный номер:495B-06001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Split valve retainer

Каталожный номер:490B-03006

Комплект:16

Примечание:

№ на схеме:23

Наименование:Valve spring seat, upper

Каталожный номер:490B-03007

Комплект:8

Примечание:

№ на схеме:24

Наименование:Valve spring, inrier

Каталожный номер:490B-03005

Комплект:8

Примечание:

№ на схеме:25

Наименование:Valve spring, outer

Каталожный номер:490B-03004

Комплект:8

Примечание:

№ на схеме:26

Наименование:Lower seat, valve spring

Каталожный номер:490B-03011

Комплект:8

Примечание:

№ на схеме:27

Наименование:Exhaust valve

Каталожный номер:490B-03015

Комплект:4

Примечание:

№ на схеме:28

Наименование:Intake valve

Каталожный номер:490B-03014

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M8x20

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:30

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:17

Примечание:

№ на схеме:31

Наименование:Hear cover

Каталожный номер:490B-03012

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:490B-03013

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut M8

Каталожный номер:GB/T56-1988

Комплект:8

Примечание:

№ на схеме:34

Наименование:Stud AM8-M8x50

Каталожный номер:GB/T899-1988

Комплект:8

Примечание:

№ на схеме:35

Наименование:Cylinder head

Каталожный номер:490B-03101

Комплект:1

Примечание:

№ на схеме:36

Наименование:Valve guide

Каталожный номер:490B-03102

Комплект:8

Примечание:

№ на схеме:37

Наименование:Nut M8

Каталожный номер:GB/T923-1988

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:490B-03001A

Комплект:4

Примечание:

№ на схеме:39

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:40

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:41

Наименование:Washer10

Каталожный номер:GB/T97-1-1985

Комплект:4

Примечание:

№ на схеме:42

Наименование:Gasket

Каталожный номер:490B-03003

Комплект:4

Примечание:

№ на схеме:43

Наименование:Stud AM8-M8x25

Каталожный номер:GB/T899-1988

Комплект:8

Примечание:

№ на схеме:44

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:8

Примечание:

№ на схеме:45

Наименование:Plug

Каталожный номер:490B-03103

Комплект:1

Примечание:

№ на схеме:46

Наименование:Thermostat gasket

Каталожный номер:490B-43005

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:3

Примечание:

№ на схеме:48

Наименование:Washer 8

Каталожный номер:GB/T97-1-1985

Комплект:7

Примечание:

№ на схеме:49

Наименование:Thermostat cover

Каталожный номер:490B-43001

Комплект:1

Примечание:

№ на схеме:50

Наименование:Thermostat cover gasket

Каталожный номер:490B-43003

Комплект:1

Примечание:

№ на схеме:51

Наименование:Thermostat

Каталожный номер:490B-43002

Комплект:1

Примечание:

№ на схеме:52

Наименование:Pipe

Каталожный номер:490B-01074

Комплект:1

Примечание:

№ на схеме:53

Наименование:Water pipe

Каталожный номер:490B-43007

Комплект:1

Примечание:

№ на схеме:54

Наименование:Plug NPT3/8

Каталожный номер:490B-43008

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bolt M8x35

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:56

Наименование:Thermostat housing

Каталожный номер:490B-43101-1

Комплект:1

Примечание:

№ на схеме:57

Наименование:Water temperature transducer

Каталожный номер:490B-43009

Комплект:1

Примечание:

№ на схеме:58

Наименование:Exhaust valve seat

Каталожный номер:490B-03108

Комплект:4

Примечание:

№ на схеме:59

Наименование:Intake valve seat

Каталожный номер:490B-03107

Комплект:4

Примечание:

№ на схеме:60

Наименование:Hoisting bracket

Каталожный номер:490B-03009A

Комплект:1

Примечание:

№ на схеме:61

Наименование:Puig 30

Каталожный номер:490B-01078

Комплект:4

Примечание:

№ на схеме:62

Наименование:Exhaust pipe

Каталожный номер:490B-08001

Комплект:1

Примечание:

№ на схеме:63

Наименование:Gasket

Каталожный номер:490B-01004

Комплект:1

Примечание:

№ на схеме:64

Наименование:Sleeve Lube

Каталожный номер:490B-03109

Комплект:4

Примечание:

№ на схеме:65

Наименование:Connecting pipe

Каталожный номер:490B-09003-7

Комплект:1

Примечание:

№ на схеме:66

Наименование:Intake pipe

Каталожный номер:490B-09002

Комплект:1

Примечание:

№ на схеме:67

Наименование:Air heater

Каталожный номер:490B-54000

Комплект:1

Примечание:
