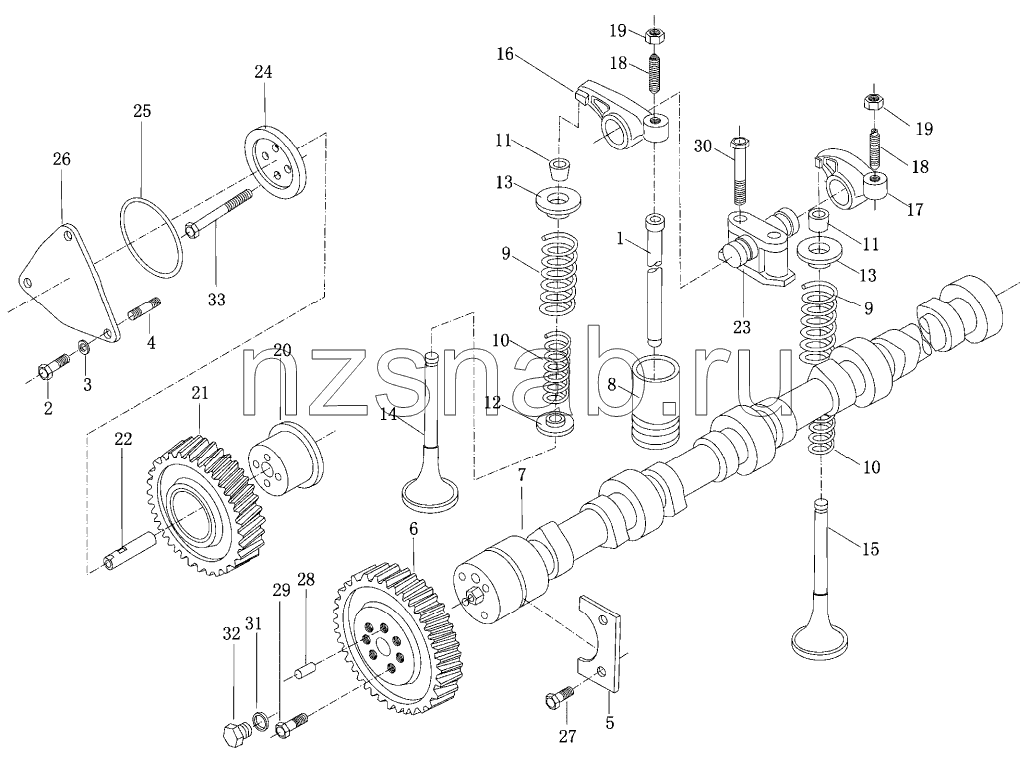

Механизм газораспределения

← Крышка цилиндра в сборе Поддон картера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шток

Каталожный номер:81500050070

Комплект:12

Примечание:

№ на схеме:2

Наименование:Гайка

Каталожный номер:90003871252

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба пружинная

Каталожный номер:90003932023

Комплект:3

Примечание:

№ на схеме:4

Наименование:Шпилька двусторонняя

Каталожный номер:90003813414

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ограничительная пластина

Каталожный номер:614050133

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шестерня распредвала

Каталожный номер:614050053

Комплект:1

Примечание:

№ на схеме:7

Наименование:Распредвал

Каталожный номер:61500050096

Комплект:1

Примечание:

№ на схеме:8

Наименование:Втулка

Каталожный номер:61500050032

Комплект:12

Примечание:

№ на схеме:9

Наименование:Пружина клапана внешняя

Каталожный номер:61500050002

Комплект:12

Примечание:

№ на схеме:10

Наименование:Пружина клапана внутренняя

Каталожный номер:61500050001

Комплект:12

Примечание:

№ на схеме:11

Наименование:Втулка упорная конусовидная

Каталожный номер:61500050025

Комплект:12

Примечание:

№ на схеме:12

Наименование:Шайба ограничительная

Каталожный номер:614050017

Комплект:6

Примечание:

№ на схеме:13

Наименование:Шайба ограничительная

Каталожный номер:61500050109

Комплект:12

Примечание:

№ на схеме:14

Наименование:Клапан впускной

Каталожный номер:612600050073

Комплект:6

Примечание:

№ на схеме:15

Наименование:Клапан

Каталожный номер:612600050025

Комплект:6

Примечание:

№ на схеме:16

Наименование:Рычаг впускного клапана

Каталожный номер:614050048

Комплект:6

Примечание:

№ на схеме:17

Наименование:Рычаг выпускного клапана

Каталожный номер:614050049

Комплект:6

Примечание:

№ на схеме:18

Наименование:Винт регулировочный

Каталожный номер:614050010

Комплект:12

Примечание:

№ на схеме:19

Наименование:Гайка винта регулировочного

Каталожный номер:2130050065

Комплект:12

Примечание:

№ на схеме:20

Наименование:Вал средней шестерни

Каталожный номер:61560050044

Комплект:1

Примечание:

№ на схеме:21

Наименование:Средняя шестерня

Каталожный номер:61560050053

Комплект:1

Примечание:

№ на схеме:22

Наименование:Вал

Каталожный номер:61560050058

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кронштейн рычагов

Каталожный номер:614050119

Комплект:6

Примечание:

№ на схеме:24

Наименование:Пластина соединительная

Каталожный номер:61560050045

Комплект:1

Примечание:

№ на схеме:25

Наименование:Уплотнительное кольцо

Каталожный номер:90003120602

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пластина

Каталожный номер:61560050046A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:90003802411

Комплект:2

Примечание:

№ на схеме:28

Наименование:Вкладыш

Каталожный номер:90003901409

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт

Каталожный номер:90003802443

Комплект:4

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:90003802655

Комплект:12

Примечание:

№ на схеме:31

Наименование:Уплотняющая шайба

Каталожный номер:90003098020

Комплект:1

Примечание:

№ на схеме:32

Наименование:Шестиугольный головочный болт

Каталожный номер:90003962030

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт

Каталожный номер:61560050059

Комплект:4

Примечание:
